BMW i3 - Kullanim Kilavuzu 2017 > Şarj kablosu

Mobilite / Aracı şarj etme / Şarj kablosu

Genel

Aracın şarj edilmesi için bir Mod 2 şarj kablosu, AC hızlı şarj kablosu veya şarj istasyonundaki sabit kablo kullanılmalıdır.

Ülkeye göre farklı şarj kabloları gerekli olabilir.

Gerektiğinde şarj kablosundan ayarlar yapılabilir.

Şarj kablosundan standart ayarı değiştirmeyin.

Gerektiğinde şarj kablosunun birlikte verilen bilgileri dikkate alınmalıdır.

Güvenlik uyarıları

UYARI

Uyumlu olmayan şarj kabloları veya uygun olmayan şarj istasyonları ısınabilir ve araçta hasarlara yol açabilir. Yangın tehlikesi vardır. Şarj etmek için ilgili araç için onaylanan şarj kabloları veya şarj istasyonları kullanın.

Onaylı şarj kabloları konusunda daha fazla bilgi için üreticinin yetkili servisine başvurulabilir

UYARI

Şarj kablosunun usulüne aykırı kullanılması şarj işlemini engelleyebilir ve hasarlara yol açabilir, örn. kablo yanması. Yangın tehlikesi vardır. Şarj kablosu sadece aracın şarj edilmesi için kullanılmalıdır ve kablo veya adaptör ile uzatılmamalıdır

UYARI

Hasarlı şarj kabloları ısınabilir veya bir elektrik çarpması söz konusu olabilir. Yangın veya yaralanma tehlikesi vardır. Sadece hasarsız şarj kabloları kullanın

Mod 2 şarj kablosu

Aracın teslimat kapsamına bir Mod 2 şarj kablosu dahildir.

Mod 2 şarj kablosu ile topraklama hattı olan ev prizlerinde şarj işlemi yapılabilir. Ev prizi üzerinden yapılan şarj işleminde dalgalı akım kullanılır.

Mod 2 şarj kablosunun kullanılması durumunda enerji etiketinde gösterilen verimlilik değerlerinden sapmalar söz konusu olabilir.

Mod 2 şarj kablosu, standart şarj kablosu olarak da tanımlanmaktadır.

AC hızlı şarj kablosu

AC hızlı şarj kablosunun özel soketi sayesinde tanımlanmış AC şarj istasyonlarının prizlerinde hızlı bir şarj işlemi sağlanır. Tanımlanmış AC şarj istasyonlarında dalgalı akım ile şarj işlemi gerçekleşir. Şarj işlemi, ev elektrik prizi üzerinden yapılan şarj işleminden daha hızlı tamamlanabilir.

Gerektiğinde şarj kablosunu şarj istasyonuna sabitleyin.

Eğer AC hızlı şarj kablosu kullanılıyorsa, ilgili ayarlar iDrive üzerinden yapılmalıdır.

AC hızlı şarj kablosu mod 3 şarj kablosu olarak da tanımlanmaktadır.

DC şarj kablosu

Şarj istasyonunda sabit olan DC şarj kablosu ile DC şarj istasyonlarında şarj mümkündür. Tanımlanmış DC şarj istasyonlarında doğru akım ile şarj işlemi gerçekleşir. Bir DC şarj istasyonundaki elektrik bağlantısı ile yapılan şarj işleminin süresi, normal olarak ev prizindeki veya AC şarj istasyonundaki elektrik bağlantısı ile yapılan şarj işleminin süresinden oldukça daha kısadır.

DC şarj istasyonunda gerçekleştirilen şarj işlemi esnasında gösterge panelinde bir uyarı  gösterilir.

DC şarj kablosu mod 4 şarj kablosu olarak da tanımlanmaktadır.

Yerleştirme

Mod 2 şarj kablosu, ön kaputun altındaki şarj kablosu bölmesinde bulunmaktadır.

AC hızlı şarj kablosu, ayın yerde saklanabilir.

Şarj kablosu bölmesine nem girebilir, örn. otomatik yıkama servisinde.

Gerekirse şarj kablosunda oluşabilecek nemlenmeleri önlemek için şarj kablosunu soket kapağı takılı şekilde saklayın.

Bağlama

Şarj kablosunu bağlama

Bağlamak için vites kolunu P pozisyonuna getirin, sürüşe hazır olma durumunu devre dışı bırakın ve aracın kilidini açın. Park frenini gerekirse devreye alın.

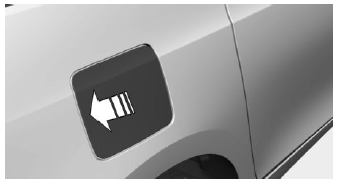

  1. Şarj bağlantısı kapağını hafifçe bastırın, ok.

Şarj kablosunu bağlama

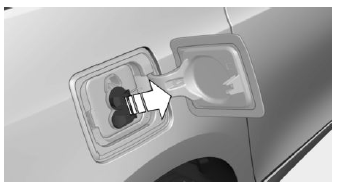

  1. Gerekirse küçük şarj bağlantı kapağını çıkarın, ok

Şarj kablosunu bağlama

  1. Gerekirse şarj kablosu soketinin kapağını çıkarın.
  2. Gerekirse mod 2 şarj kablosunu ev prizine veya AC hızlı şarj kablosunu AC şarj istasyonunun bağlantısına takın.
  3. Şarj kablosu soketini, şarj bağlantısına uygun şekilde takın ve dayanma noktasına kadar bastırın.

Araç bir şarj istasyonunda şarj edilecekse gerektiğinde şarj istasyonun talimatlarına uyulmalıdır.

Çıkarma

Şarj işlemi sırasında şarj kablosu otomatik olarak kilitlidir. Şarj kablosunu yerinden çıkarmadan önce kilidi açın.

Çekmeden önce gerekirse şarj bağlantısı kapağı ile şarj bağlantısı arasındaki bölgeyi temizleyin, örn. kardan arındırın.

  1. Uzaktan kumandanın kilit açma tuşuna ya da kapı koluna basın.

    Şarj kablosunun kilidi kısa bir süre için açıktır.

  2.  Şarj kablosunu tutma yerinden tutun.

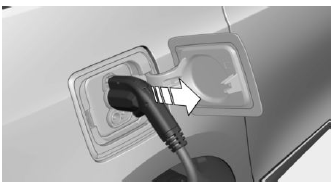

  3. Şarj kablosunu şarj bağlantısından çıkarın, ok.

Çıkarma

  1. Gerektiğinde küçük şarj bağlantı kapağını takın.
  2. Şarj bağlantı kapağını kapatın.
  3. Gerekirse şarj kablosu soketinin kapağını takın.
  4. Gerekirse Mod 2 şarj kablosunu ev prizinden veya AC hızlı şarj kablosunu AC şarj istasyonunun bağlantısından çıkarın.
  5. Şarj kablosunu yerine yerleştirin.

    Şarj istasyonundaki sabit şarj kablosunu, buna uygun olan yere yerleştirin.

    Şarj bağlantısını temiz ve önünü açık tutun.

    Şarj bağlantısı kullanılmadığında şarj bağlantısı kapağını kapalı tutun.
