BMW i3 - Kullanim Kilavuzu 2017 > Çocuk koltuğu sabitlemesi ISOFIX

Genel

ISOFIX çocuk emniyet sistemlerinin montajı ve kullanımı için çocuk emniyet sistemi üreticisinin güvenlik uyarıları dikkate alınmalıdır.

Uygun ISOFIX çocuk emniyet sistemleri

Sadece uygun koltuklara monte edilebilen aşağıdaki ISOFIX çocuk emniyet sistemleri kullanılmalıdır.

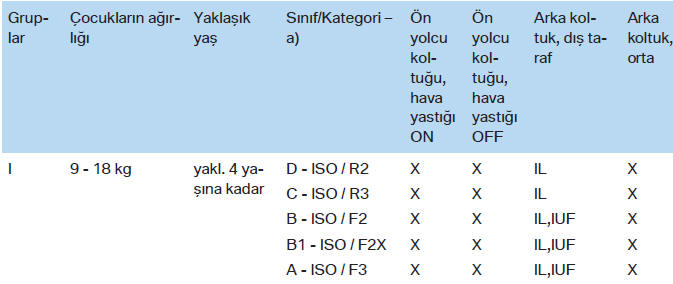

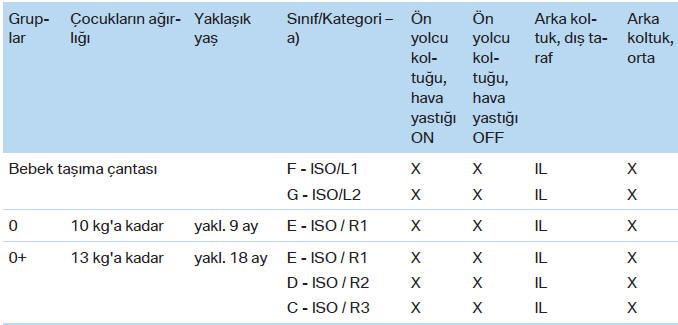

İlgili ebat sınıfı ve ebat kategorileri çocuk koltuğunda bir etiket üzerinde harf olarak veya ISO verisi olarak bulunmaktadır.

a) Arka koltuklarda çocuk koltuklarının kullanımında, gerekirse ön koltuğun boylamasına ayarı uyarlanmalı ve arka koltuğun başlığı uyarlanmalı veya çıkarılmalıdır.

IL: Araç ve oturma yeri çocuk emniyet sistemi üreticisinin araç tip listesinde belirtilmişse, Semi- Universal kategorisindeki ISOFIX çocuk emniyet sistemleri için uygundur.

IUF: Üniversal kategorisinde bu ağırlık sınıfında kullanım için izin verilen öne doğru yönelmiş ISOFIX çocuk emniyet sistemleri için uygundur.

X: Koltuk, ISOFIX sistemi için sabitleme noktaları ile donatılmamıştır veya onaylı değildir.

Alt ISOFIX ankrajları için bağlantı yerleri

Güvenlik uyarısı

UYARI

ISOFIX çocuk emniyet sistemleri düzgünce yerine oturmazsa, ISOFIX çocuk emniyet sistemlerinin koruma etkisi sınırlanabilir.

Alt kilit mekanizmasının yerine düzgün oturmasına ve ISOFIX çocuk emniyet sisteminin koltuk arkalığında sıkı bir şekilde durmasına dikkat edilmelidir.

Pozisyon

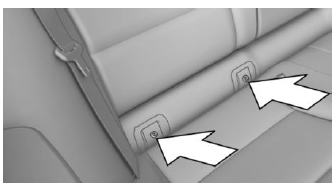

İlgili sembol alt ISOFIX ankrajlarının bağlantı yerlerini gösterir.

Alt ISOFIX ankrajları için bağlantı yerleri, işaretli koruyucu kapakların altında bulunmaktadır.

ISOFIX çocuk emniyet sistemi koltuğunun montajından önce

Emniyet kemerini çocuk emniyet sistemi koltuğunun bulunduğu bölgeden çekip çıkarın.

ISOFIX çocuk emniyet sistemlerinin montajı

1. Çocuk emniyet sisteminin montajı, bkz.üretici açıklamaları.
2. Her iki ISOFIX ankrajlarının doğru şekilde yerine oturmuş olduğundan emin olun.

Üst ISOFIX tutma kemeri bağlantı yerleri

Sabitleme noktaları

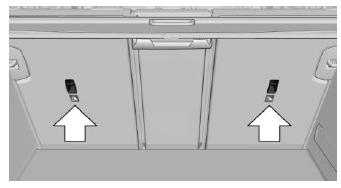

Sembol üst tutma kemerinin sabitleme noktasını gösterir.

ISOFIX çocuk emniyet sisteminin üst tutma kemeri için iki adet sabitleme noktası mevcuttur.

Güvenlik uyarısı

BİLGİ

Çocuk emniyet sistemlerinin üst tutma kemerlerinin sabitleme noktaları sadece bu tutma kemerleri için öngörülmüştür. Başka cisimler sabitlendiğinde sabitleme noktaları zarar görebilir. Maddi hasar tehlikesi vardır. Üst tutma kemerlerine sadece çocuk emniyet sistemleri sabitlenmelidir

Tutma kemerinin kılavuzu

UYARI

Çocuk emniyet sisteminde üst tutma kemerinin hatalı kullanılması durumunda koruma etkisi azalabilir. Yaralanma tehlikesi vardır. Üst tutma kemerinin keskin kenarlar üzerinden geçirilmeden ve döndürülmeden üst sabitleme kemerine yönlendirilmesine dikkat edilmelidir.

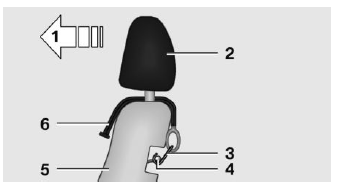

1. Sürüş istikameti
2. Koltuk başlığı
3. Üst tutma kemerinin kancası
4. Sabitleme noktası
5. Koltuk arkalığı
6. Üst tutma kemeri

Üst tutma kemerinin sabitleme noktasına takılması

1. Koltuk başlığını gerekirse yukarı doğru kaydırın.
2. Üst tutma kemerini, başlıktaki tutucuların arasından geçirin.
3.  Tutma kemeri gerektiğinde koltuk arkalığı ve bagaj örtüsü arasından geçirilmelidir.
4. Tutma kemerinin kancasını sabitleme noktasına takın.
5. Tutma kemerini aşağıya doğru gerin.
6. Koltuk başlığını gerekirse aşağı kaydırılmalı ve yerine oturtulmalıdır.

Tavsiye edilen çocuk koltukları

Üreticinin bir yetkili servisinde veya başka bir yetkili serviste ya da bir kalifiye uzman atölyede her yaş ve ağırlık grubuna uygun çocuk emniyet sistemleri bulunmaktadır.

• BMW Baby koltuk grubu 0+
• BMW Junior koltuk grubu 1
• BMW Junior koltuk grubu 2/3
• ISOFIX Base
