Hyundai i20 - Kullanim Kilavuzu 2021 > Arka lamba grubunda ampul değişimi

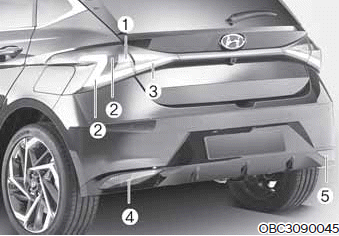

A Tipi

1. Sinyal lambası
2. Arka/stop lambası
3. Arka lamba
4. Arka sis lambası/Arka reflektör lambası
5. Geri Vites Lambası/Arka reflektör lambası

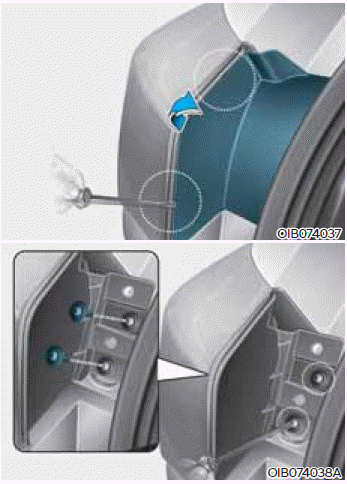

1. Arka kapağı açınız.

2. Bir yıldız tornavida ile lamba grubu tespit vidalarını gevşetiniz.

3. Arka lamba grubunu araçtan sökünüz.

1. Sinyal Lambası,
2. Arka/stop lambası,
3. Arka lamba

Sinyal Lambası, Arka/Stop Lambası

4. Soket üstündeki tırnaklar grubun üzerinde bulunan yuvalarla aynı hizaya gelene kadar soketi saat yönünün tersine çevirerek gruptan sökünüz.

5. Ampule bastırıp üstündeki tırnaklar sokette bulunan yuvalarla aynı hizaya gelene kadar saat yönünün tersine çevirerek ampulü soketten çıkartınız.

Ampulü soketten dışarı çekiniz.

6. Sokete sokup yerine oturana kadar çevirerek yeni ampulü takınız.

7. Soket üstündeki tırnakları gruptaki yuvalara hizalayarak soketi gruba monte ediniz. Soketi gruba itiniz ve saat yönünde çeviriniz.

8. Lamba grubunu tekrar araca monte ediniz.

Arka lamba

1. Bagaj kapağını açın ve bagaj kapağı döşemesini kaldırınız.

2. Bagaj kapağı tespit vidasını gevşetiniz ve kapağı çıkarınız.

3. Soketi çıkarınız ve sonra saatin tersi yönünde çevirerek somunları çıkarınız.

4. Lamba grubunu çıkarınız.

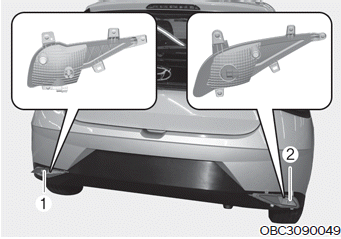

1. Arka Sis Lambası,
2. Geri vites Lambası

Arka sis lambası, Geri vitesi Lambası

1. Arka lastik ve jant kapağını sökünüz.

2. Soket üstündeki tırnaklar grubun üzerinde bulunan yuvalarla aynı hizaya gelene kadar soketi saat yönünün tersine çevirerek gruptan sökünüz.

3. Ampule bastırıp üstündeki tırnaklar sokette bulunan yuvalarla aynı hizaya gelene kadar saat yönünün tersine çevirerek ampulü soketten çıkartınız.

Ampulü soketten dışarı çekiniz.

4. Sokete yeni bir ampul takınız.

5. Lamba grubunu tekrar araca monte ediniz.

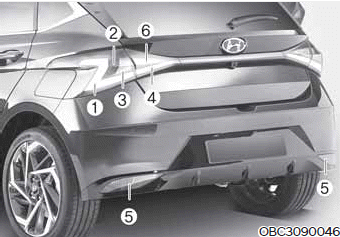

B Tipi

1. Arka lamba
2. Stop lambası
3. Dönüş sinyal lambası
4. Arka lamba
5. Arka sis lambası / Arka reflektör lambası
6. Geri Vites Lambası

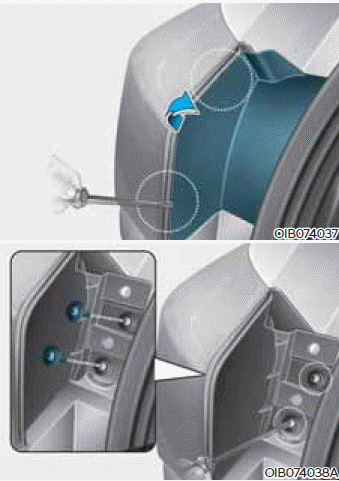

1. Arka kapağı açınız.

2. Bir yıldız tornavida ile lamba grubu tespit vidalarını gevşetiniz.

3. Arka lamba grubunu araçtan sökünüz.

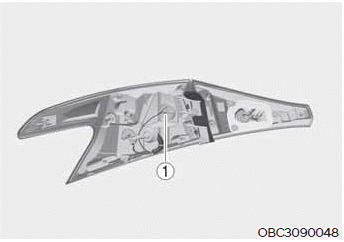

1. Sinyal Lambası,

Sinyal lambası

4. Soket üstündeki tırnaklar grubun üzerinde bulunan yuvalarla aynı hizaya gelene kadar soketi saat yönünün tersine çevirerek gruptan sökünüz.

5. Ampule bastırıp üstündeki tırnaklar sokette bulunan yuvalarla aynı hizaya gelene kadar saat yönünün tersine çevirerek ampulü soketten çıkartınız.

Ampulü soketten dışarı çekiniz.

6. Sokete sokup yerine oturana kadar çevirerek yeni ampulü takınız.

7. Soket üstündeki tırnakları gruptaki yuvalara hizalayarak soketi gruba monte ediniz. Soketi gruba itiniz ve saat yönünde çeviriniz.

8. Lamba grubunu tekrar araca monte ediniz.

Arka lamba, Stop lambası

LED lambası çalışmıyorsa, sisteminizin HYUNDAI yetkili servisi tarafından kontrol edilmesini öneririz. Birleşik ünite oldukları için LED lambalar t e k bir ünite gibi değiştirilemezler.

LED lamba ünite ile birlikte değiştirilmelidir.

Aracın ilgili parçaları zarar görebileceği için uzman bir teknisyen, LED lambayı kontrol etmeli veya onarmalıdır.

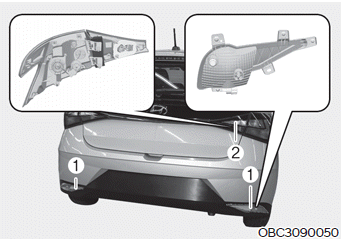

1. Arka Sis Lambası,
2. Geri vites Lambası

Arka sis farı

1. Arka lastik ve jant kapağını sökünüz.

2. Soket üstündeki tırnaklar grubun üzerinde bulunan yuvalarla aynı hizaya gelene kadar soketi saat yönünün tersine çevirerek gruptan sökünüz.

3. Ampule bastırıp üstündeki tırnaklar sokette bulunan yuvalarla aynı hizaya gelene kadar saat yönünün tersine çevirerek ampulü soketten çıkartınız.

Ampulü soketten dışarı çekiniz.

4. Sokete yeni bir ampul takınız.

5. Lamba grubunu tekrar araca monte ediniz.

Geri vites Lambası

1. Bagaj kapağını açın ve bagaj kapağı döşemesini kaldırınız.

2. Bagaj kapağı tespit vidasını gevşetiniz ve kapağı çıkarınız.

3. Soketi çıkarınız ve sonra saatin tersi yönünde çevirerek somunları çıkarınız.

4. Lamba grubunu çıkarınız.
