BMW i3 - Kullanim Kilavuzu 2017 > City-frenleme fonksiyonlu kişi algılaması

Prensip

Sistem, yayaların dahil olabileceği kazaları önlemeye yardımcı olur.

Sistem şehir içi hız alanında yayalarla olası çarpışma tehlikesine karşı ikaz eder ve bunun ötesinden bir frenleme fonksiyonu içerir.

Sistem, iç dikiz aynası bölümündeki kamera üzerinden kontrol edilir.

Genel

Sistem, aydınlıkta yakl. 10 km/h ile yakl.

60 km/h hız aralığında yayalarla olası bir çarpışma tehlikesine karşı uyarır ve bir çarpışmadan hemen önce bir fren müdahalesi ile destek olur.

Sistemin algılama alanındaki kişiler dikkate alınır.

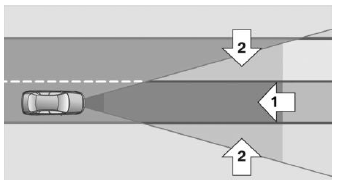

Algılama alanı

Araç önündeki algılama alanı iki bölümden oluşur:

• Merkezi alan, ok 1, doğrudan aracın önü.
• Genişletilmiş alan, ok 2, merkezi bölgenin sağı ve solu.

Eğer merkezi alanda bir kişi bulunuyorsa, çarpışma tehlikesi söz konusudur. Genişletilmiş alanda bulunan kişiler için bir uyarı ancak merkezi alana doğru hareket ettiklerinde verilir.

Güvenlik uyarıları

UYARI

Göstergeler ve uyarılar sorumluluğu devralmaz.

Trafikte olup bitenleri izleyin ve uygun durumlara aktif olarak müdahale edin.

Genel Bakış

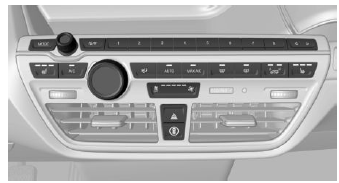

Araç içindeki buton

Akıllı güvenlik tuşu

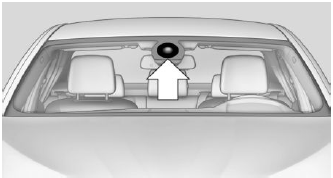

Kamera

Kamera iç dikiz aynası bölgesinde bulunur.

Ön camın iç ayna bölümündeki kısmını temiz ve serbest tutun.

Açılması ve kapatılması

Otomatik olarak açma

Sistem her sürüş başlangıcından sonra otomatik olarak aktif olur.

Manuel açma/kapama

Butona kısa süreli basma:

• Akıllı güvenlik sistemleri için menü gösteriliyor. Sistemler kişiye özel ayarlara göre tek tek kapatılır.
• Kişiye özel ayarlara göre LED turuncu yanar veya söner.

Burada ayarlar yapılabilir. Kişiye özel ayarlar o anda kullanılan sürücü profili için kaydedilir.

Tuşa tekrar basma:

• Tüm akıllı güvenlik sistemleri devreye girer.
• LED yeşil yanar.

Tuşa uzun basma:

• Tüm akıllı güvenlik sistemleri devre dışı bırakılır.
• LED söner.

Frenleme fonksiyonlu ikaz

Gösterge

Eğer algılanan bir kişi ile çarpışma tehlikesi söz konusu ise gösterge panelinde bir uyarı sembolü görüntülenir.

Kırmızı sembol yanar ve sinyal sesi duyulur.

Derhal frenleme ve manevralar vasıtasıyla müdahale edin.

Fren müdahalesi

Uyarı ile sürücünün müdahale etmesi talep ediliyor.

Bir uyarı sırasında azami fren gücü kullanılır.

Fren güç takviyesi için ön koşul, frene yeterli hızda ve güçte basılmasıdır. Sistem ilave olarak çarpışma tehlikesi söz konusu olduğunda düşük bir fren müdahalesi destek olur.

Bu fonksiyon ile düşük hızdaki araç, duruncaya kadar frenlenebilir.

Fren müdahalesi yalnızca sürüş stabilitesi, örn.

dinamik denge kontrolü DSC devre dışı bırakıldığında gerçekleşir.

Fren müdahalesini, sürüş pedalına basarak veya aktif bir direksiyon hareketi ile yarıda kesebilirsiniz.

Nesne algılaması sınırlandırılmış olabilir. Algılama alanının sınırları ve fonksiyon kısıtlamaları dikkate alınmalıdır.

Sistemin sınırları

Güvenlik uyarısı

UYARI

Sistem sınırları nedeniyle sistem hatalı tepki verebilir ya da tepki veremez. Kaza veya maddi hasar tehlikesi vardır. Sistemin sınırlarına yönelik bilgileri dikkate alın ve gerekirse aktif olarak müdahale edin

Algılama alanı

Kameranın algılama kapasitesi sınırlıdır.

Bu nedenle uyarılar gecikebilir veya hiç verilmeyebilir.

Örn. büyük bir olasılıkla aşağıdakiler algılanmayacaktır:

• Kısmen üzeri örtülmüş yayalar.
• Görüş açısı veya silüeti nedeniyle yaya olarak algılanmayan kişiler.
• Algılama alanının dışında bulunan yayalar.
• Boyu yakl. 80 cm değerinden daha kısa olan yayalar.

Fonksiyon kısıtlaması

Fonksiyon örn. aşağıdaki durumlarda kısıtlanmış veya hiç kullanılamaz durumda olabilir:

• Yoğun sis, yağmur, tipi veya kar yağışında.
• Keskin virajlarda.
• Sürüş dengesi ayar sistemleri devre dışı bırakıldığında, örn. DSC OFF.
• Kameranın görüş alanı kirli veya ön cam kirlenmiş veya üzeri kapatılmış ise.
• Sürüşe hazır olma durumu oluşturulduktan sonra 10 saniye içinde.
• Aracın teslimatından sonra kameranın kalibrasyon işlemi esnasında.
• Karşıdan gelen ışık nedeniyle sürekli göz kamaşması durumunda, örn. alçak seviyedeki güneş.
• Karanlıkta.
