BMW i3 - Kullanim Kilavuzu 2017 > Gösterge paneli

Kullanım / Göstergeler / Gösterge paneli

Prensip

Gösterge ekranı, değişken bir göstergedir.

Gösterge ekranındaki göstergeler bu kullanım kılavuzundaki görünümden kısmen farklı olabilir.

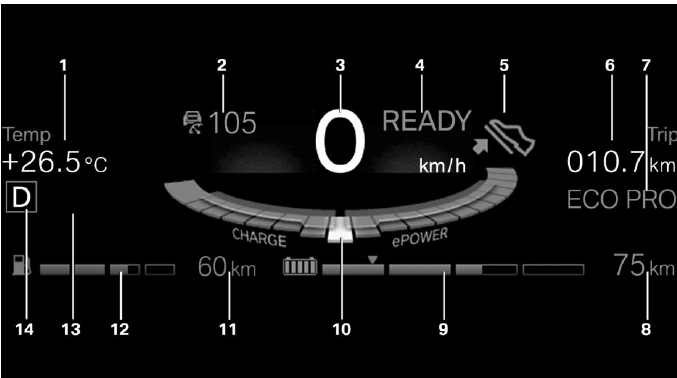

Genel bakış

Genel bakış

  1. Araç bilgisayarı
  2. Sürücü asistan sistemleri
  3. Hız ölçer
  4. Sürüşe hazır olma durumu göstergesi
  5. ECO PRO önerileri
  6.  Günlük kilometre
  7. Sürüş deneyimi şalteri programı
  8. Elektrikli sürüş için menzil
  9. Şarj durumu göstergesi
  10. Performans göstergesi /Seçme listesi, örneğin radyo
  11. Menzil arttırıcı
  12. Yakıt seviyesi göstergesi, menzil arttırıcı
  13. Mesajlar, örn. Check Control
  14. Sürüş kademesi göstergesi

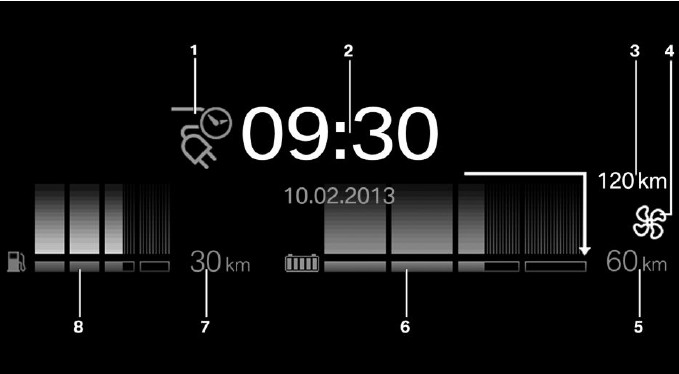

Şarj ekranı

Şarj ekranı

  1. Şarj durumu
  2. Şarj bitimi zamanı/Timer ile kalkış zamanı
  3. Azami elektrikli sürüş menzili
  4. Bağımsız klima sistemi
  5. Elektrikli sürüş için menzil
  6.  Şarj işlemi durumu
  7. Menzil arttırıcı
  8. Menzil arttırıcı ile: Yakıt seviyesi göstergesi

eDRIVE sisteminin göstergeleri

Gösterge panelindeki göstergeler

Prensip

Göstergeler, sistemin çalışma durumuna göre değişir. Gösterge panelinde e-DRIVE sistemi için aşağıdaki fonksiyonlar görüntülenir.

  • Yüksek gerilim bataryası şarj seviyesi göstergesi.
  • Elektrikli sürüş: ePOWER.
  • Enerji geri kazanımı: CHARGE.
  • Sürüşe hazır olma durumu: READY

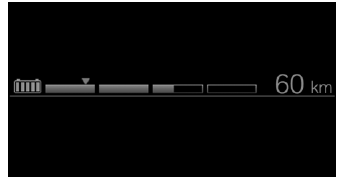

Yüksek voltaj aküsü şarj seviyesi göstergesi

Yüksek voltaj aküsü şarj seviyesi göstergesi

UYARI

Yüksek voltaj aküsünün boş olduğu gösterilse de, yüksek voltaj sistemi halen yüksek gerilim altındadır. Yaralanma veya yangın tehlikesi vardır. Akım geçen parçalara, örn. turuncu yüksek voltaj kablosuna akü boşken bile dokunmayın veya bu parçaları değiştirmeyin.

Kullanıma hazır olma durumu ve sürüşe hazır olma durumu açıkken dolum seviyesi çubukları, yüksek voltaj aküsünün şarj durumunu gösterir.

Kalan erişim mesafesi az ise şarj durumu göstergesinin rengi maviden sarıya geçer.

İlave olarak elektrikli sürüş için menzil gösterilir.

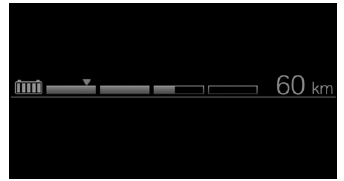

Menzil arttırıcı ile: Şarj durumunu saklama

Menzil arttırıcı ile: Şarj durumunu saklama

Şarj durumu göstergesindeki ok, menzil arttırıcının çalışmaya başladığı anı gösterir. Menzil arttırıcı aktifleştirilmişse, yüksek voltaj aküsünün güncel şarj durumu saklanır.

  • Ok gri: Menzil arttırıcı devre dışı.
  • Ok beyaz: Menzil arttırıcı aktif.

Şarj durumunu saklama fonksiyonunu manuel olarak aktifleştirme/devre dışı bırakma

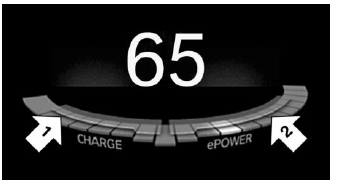

Performans göstergesi

Performans göstergesi

Performans göstergesindeki sürüş pedalı göstergesi, sürüş stilinin o anki verimliliğini gösterir.

Performans göstergesinin verimli alanı mavi ile işaretlenmiştir.

CHARGE alanındaki sürüş pedalı işareti, ok 1: Kendi ataletinde ilerleme veya motor freni esnasında enerji geri kazanımı göstergesi.

ePOWER alanındaki sürüş pedalı işareti, ok 2: İvmelenmedeki gösterge.

Yüksek voltaj aküsü aşırı boşaldığında göstergedeki mavi ePOWER alanı azaltılır. Sadece kullanılabilir performansa otomatik olarak uyarlanır.

Sürüşe hazır olma durumu: READY

READY göstergesi aracın sürüşe hazır olduğunu gösterir. Sürüşe hazır olma durumu ayrıntıları

Kontrol ekranındaki göstergeler

Tüketim geçmişi

Tüketim geçmişinin gösterilmesi

iDrive üzerinden:

  1. "Araç bilgileri"
  2.  "eDRIVE"
  3.   "CHARGE"

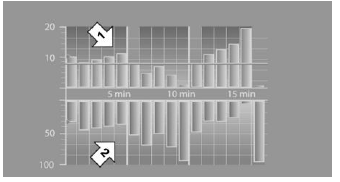

Gösterge

Gösterge

Üst çubuklar sürüş sırasında ortalama olarak tüketilen enerjiyi gösterir, ok 1. Alt çubuklar sürüş sırasında ortalama olarak geri kazanılan enerjiyi gösterir, ok 2.

Her çubuk bir dakikalık süre anlamına gelir.

eDRIVE sisteminin ortalama yakıt tüketimi çubuk göstergenin üzerinde bir çizgi ile ve diyagramın yanında rakamsal değeri ile gösterilir.

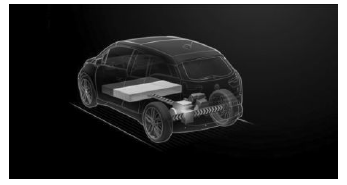

eDRIVE sisteminin enerji akışı

Enerji akışını görüntüleme

iDrive üzerinden:

  1. "Araç bilgileri"
  2.  "eDRIVE"
  3.   "Enerji akışı"

Gösterge

Gösterge

Gösterge, eDRIVE sisteminin aktif bileşenlerini gösterir:

  • Mavi: Elektrik enerjisi.
  • Ok: Enerji akışının yönü.
  • Yüksek voltaj akümülatörünün bölümleri, şarj durumunu sembolize eder.
  • Çalışma durumları gösterilir: "ePOWER", "CHARGE".
  • İç mekan soğutma/ısıtma fonksiyonu devrede.

Enerji dağılımı

Genel

Göstergede güncel menzilin dışında enerji dağılımı ve münferit akım tüketicilerinin kapatılması ile elde edilecek potansiyel menzil gösterilir.

  • Mavi: Elektrik enerjisi
  • Beyaz: Çalışan akım tüketicileri.

Enerji dağılımını görüntüleme

iDrive üzerinden:

  1. "Araç bilgileri"
  2.  "eDRIVE"
  3.   "İlave tüketiciler"
