BMW i3 - Kullanim Kilavuzu 2017 > Geri sürüş kamerası
Prensip
Geri sürüş kamerası geri sürüş ve manevra esnasında size yardımcı olur. Bu amaçla aracın arkasındaki alan kontrol ekranında gösterilir.
Güvenlik uyarısı
UYARI
Sistem, trafik durumunu kendiliğinden doğru tahmin etme sorumluluğunu devralmaz.
Kaza tehlikesi vardır. Sürüş şekli trafik şartlarına uyarlanmalıdır. Trafikte olup bitenler ve aracın çevresi doğrudan bakarak ayrıca kontrol edilmeli ve uygun durumlara aktif olarak müdahale edilmelidir
Genel Bakış

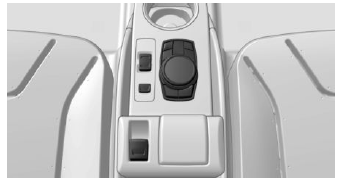

Uygun donanım olduğunda: Araçtaki buton
Park asistanı tuşu

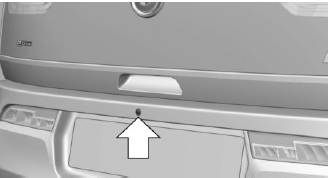

Kamera
Kameranın objektifi, bagaj kapısının altındadır.
Kameraların görüntü kaliteleri kir nedeniyle azalabilir. Gerektiğinde kameranın objektifini temizleyin.
Açılması ve kapatılması
Otomatik olarak açma
Eğer sürüşe hazır olma durumu devredeyken motorda R vites kolu pozisyonu seçilirse sistem otomatik olarak devreye girer.
İleri sürüşte otomatik olarak kapatma
Belirli bir mesafe veya hız aşıldığında sistem kapanır.
İhtiyaç durumunda sistemi tekrar çalıştırınız.
Uygun donanım olduğunda: Manuel açma/kapama
Park asistanı tuşuna basın.
- Açık: LED yanar.
- Kapalı: LED söner.
Kontrol ekranında PDC görüntülenir.
Park asistanı tuşuna basarken geri vites takılı ise, geri sürüş kamerasının görüntüsü gösterilir.
Görünümü iDrive üzerinden değiştirme
PDC aktifken:
"Geri vites kamerası"
Geri sürüş kamerasının görüntüsü verilir.
Kontrol ekranındaki gösterge
Çalışma ön koşulları
- Geri sürüş kamerası devrede.
- Bagaj kapısı tamamen kapalı.
- Kameranın algılama alanını boş tutun. Römork prizine bağlı olmayan, sarkan yük veya taşıma sistemleri ve römorklar hatalı fonksiyonlara yol açabilir.
Asistan fonksiyonlarını aktifleştirme
Birden fazla asistan fonksiyonu aynı anda aktif olabilir.
- Park yardımı çizgileri
"Park yardım çizgileri"
Şerit ve dönüş dairesi çizgileri görüntülenir. - Engel işaretlemesi
"Engel işaretlemesi"
Uygun donanım olduğunda işaretler hacimli
bir şekilde gösterilir.

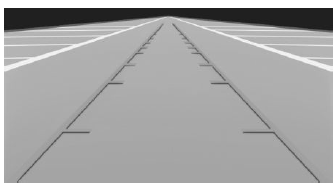

Sürüş izi çizgileri
Şerit çizgileri geri sürüş kamerasının görüntüsünde gösterilebilir.
Şerit çizgileri düz bir zeminde park ederken ve manevralar esnasında gerekli olan yeri gösterir.
Şerit çizgileri, o anki direksiyonun konumuna bağlıdır ve direksiyon simidi hareketlerine göre sürekli uyarlanır.

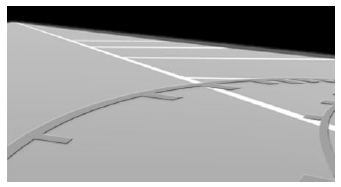

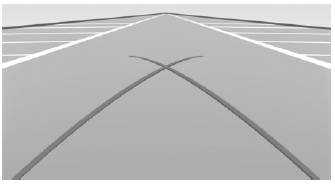

Dönüş dairesi çizgileri
Dönüş dairesi çizgileri yalnızca şerit çizgileriyle birlikte geri sürüş kamerasının görüntüsünde gösterilebilir.
Dönüş dairesi çizgileri düz zemindeki en küçük dönüş dairesinin devamını gösterir.
Belirli bir direksiyon kırma hareketinde ise sadece dönüş dairesi çizgisi gösterilir.

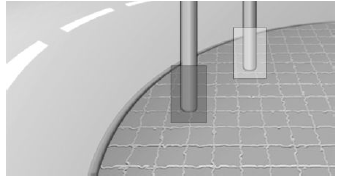

Engel işaretlemesi
Aracın arkasındaki engeller uygun donanım olduğunda PDC sezicileri ve geri sürüş kamerası tarafından algılanır.
Uygun donanım olduğunda geri görüş kamerasının görüntüsünde engel işaretleri gösterilebilir.
Engel işaretlemelerinin renk kademeleri, PDC'nin işaretlemelerine denktir.

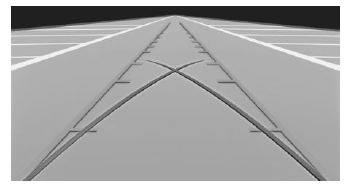

Yol çizgileri ve dönüş dairesi yardımıyla park etme
- Araç, dönüş dairesi çizgilerinin park edilecek olan boşluğa denk gelecek şekilde konumlandırılmalıdır.
- Direksiyon, şerit çizgileri ile ilgili dönüş dairesi çizgileri üst üste gelinceye kadar döndürülmelidir
Gösterge ayarı
Aydınlık
Geri sürüş kamerası açıkken:
Sembolü seçiniz.- İstenilen ayar seçilene kadar Controller'ı çeviriniz ve Controller'a basınız.
Kontrast
Geri sürüş kamerası açıkken:
Sembolü seçiniz.- İstenilen ayar seçilene kadar Controller'ı çeviriniz ve Controller'a basınız.
Sistemin sınırları
Nesnelerin algılanması
Çok düşük seviyedeki engeller örn. yüksek seviyeli, öne çıkıntı yapan nesneler, örneğin duvar çıkıntıları sistem tarafından algılanamayabilir.
Uygun donanım olduğunda bazı asistan fonksiyonları PDC'nin verilerini de dikkate alır.
PDC bölümündeki bilgilere dikkat edin.
Kontrol ekranında gösterilen nesneler, göründüklerinden daha yakın olabilirler. Mesafeyi ekran üzerinden tahmin etmeye çalışmayın.
