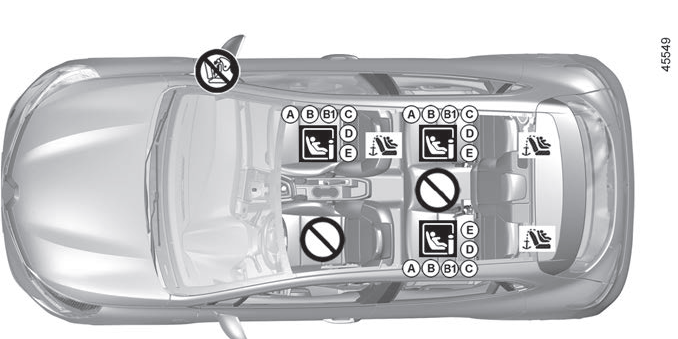

Beş kapılı modelde yerleştirme şeması
Bu araca uygun olmayan çocukların güvenliği sisteminin kullanılması, bebeği veya çocuğu doğru şekilde korumayacaktır. Ağır ve ölümcül yaralanmalara yol açabilir.
Bu türde çocuk koltuğu yerleştirilmesi yasak olan koltuk
ÖLÜM VEYA AĞIR YARALANMA RİSKİ: ön yolcu koltuğuna sırtı yola dönük konumda bir çocuk koltuğu yerleştirmeden önce airbag öğesinin devre dışı bırakıldığından emin olunuz.
ISOFIX bağlantısı ile sabitlenen çocuk koltuğu
Bir ISOFIX çocuk koltuğunun takılmasına olanak tanıyan koltuğu.
Arka koltuklarda, yüzü yola dönük universel ISOFIX çocuk koltuğunun yerleştirilmesini sağlayan bir bağlantı mevcuttur.
Bağlantı noktaları, ön koltuk için yolcu koltuk sırtlığında, arka koltuklar için arka koltuk sırtında bulunur.
Çocuk koltuğunu tercihen arka koltuk üzerine monte ediniz.
Bu yere ISOFIX koltuğu takmak için, kilitlemeden önce elinizle orta kemeri çıkartınız.

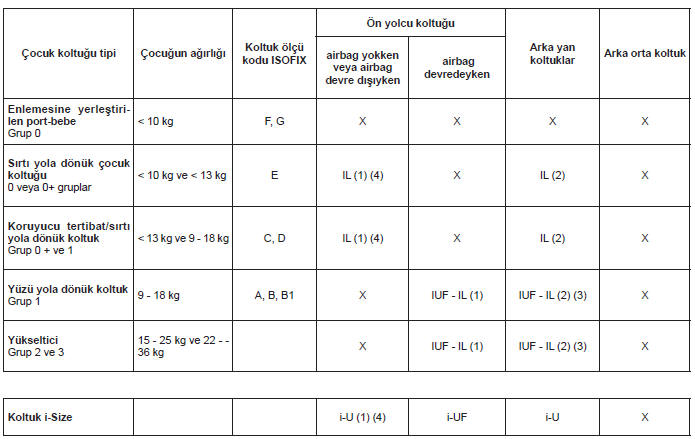

Aşağıdaki tablo, yürürlükteki yönetmeliğe uymak amacıyla önceki sayfalarda görünen aynı bilgileri ele alır.
X = Bu tür bir çocuk koltuğunun yerleştirilmesine izin verilmeyen koltuk.
IUF/IL = Araçta varsa, ISOFIX bağlantısı ile bağlanabilen
"Universel/yarı-universel veya araca özel" olarak onaylanmış bir çocuk koltuğu
yerleştirilebilen
koltuk; monte edilebildiğinden emin olun.
i-U = "Universel" yola dönük ve arkaya dönük i-Size tutma cihazları için
uygundur.
i-UF = Yalnızca "Universel" yola dönük ve arkaya dönük i-Size tutma cihazları
için uygundur.
(1) Araç koltuğunu en geriye ve en yükseğe çekiniz ve sırtlığı hafifçe eğiniz
(yaklaşık 25º).
(2) Gerekiyorsa koltuğu olabildiğince geri çekiniz. Sırtı yola dönük konumda
çocuk koltuğu yerleştirmek için aracın ön koltuğunu mümkün olduğu
kadar ileri alınız, sonra çocuk koltuğuna temas etmeyecek şekilde olabildiğince
geri çekiniz.
(3) Her durumda çocuk koltuğunun pozisyonlandırıldığı arka koltuğun baş
dayanağını çıkarınız. Bunu çocuk koltuğunu yerleştirmeden önce yapınız.
Çocuğun önündeki koltuğu ileri alınız, çocuğun ayaklarının koltuğa temas
etmesini önlemek için arka kısmı geri çekiniz.
ISOFIX çocuk koltuğunun ölçü kodu bir harf ile belirtilmiştir:
-A, B ve B1: yüzü yola dönük koltuklar için grup 1 (9 - 18 kg);
- C ve D: koruyucu tertibat veya sırtı yola dönük koltuklar için grup 0+ (13 kg
altında) veya grup 1 (9-18 kg);
- E: Grup 0 (10 kg altında) veya 0+ (13 kg altında) sırtı yola dönük koruyucu
tertibatları;
- -F ve G: Port-bebe tipi çocuk koltuğu grup 0 (10 kg'ın altında).
(4) ÖLÜM VEYA AĞIR YARALANMA TEHLİKESİ: Ön yolcu koltuğuna sırtı yola dönük bir çocuk koltuğu yerleştirmeden önce ön yolcu airbag öğesinin devre dışı bırakıldığından emin olunuz.

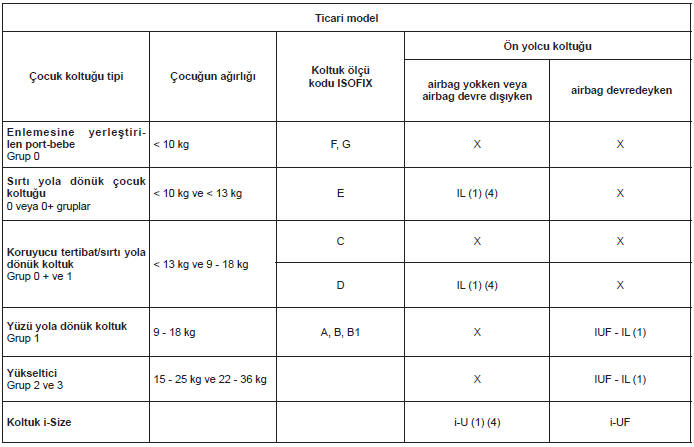

Aşağıdaki tablo, yürürlükteki yönetmeliğe uymak amacıyla sonraki sayfalarda görünen aynı bilgileri ele alır.
X = Bu tür bir çocuk koltuğunun yerleştirilmesine izin verilmeyen koltuk.
IUF/IL = Araçta varsa, ISOFIX bağlantısı ile bağlanabilen
"Universel/yarı-universel veya araca özel" olarak onaylanmış bir çocuk koltuğu
yerleştirilebilen
koltuk; monte edilebildiğinden emin olun.
i-U = "Universel" yola dönük ve arkaya dönük i-Size tutma cihazları için
uygundur.
i-UF = Yalnızca "Universel" yola dönük ve arkaya dönük i-Size tutma cihazları
için uygundur.
(1) Araç koltuğunu en geriye çekin ve sırtlığını hafifçe (yaklaşık 25º) yatırın.
ISOFIX çocuk koltuğunun ölçü kodu bir harf ile belirtilmiştir:
- -A, B ve B1: yüzü yola dönük koltuklar için grup 1 (9 - 18 kg);
- C ve D: koruyucu tertibat veya sırtı yola dönük koltuklar için grup 0+ (13 kg
altında) veya grup 1 (9-18 kg);
- E: Grup 0 (10 kg altında) veya 0+ (13 kg altında) sırtı yola dönük koruyucu
tertibatları;
- -F ve G: Port-bebe tipi çocuk koltuğu grup 0 (10 kg'ın altında).
(4) ÖLÜM VEYA AĞIR YARALANMA TEHLİKESİ: Ön yolcu koltuğuna sırtı yola dönük bir çocuk koltuğu yerleştirmeden önce ön yolcu airbag öğesinin devre dışı bırakıldığından emin olunuz.

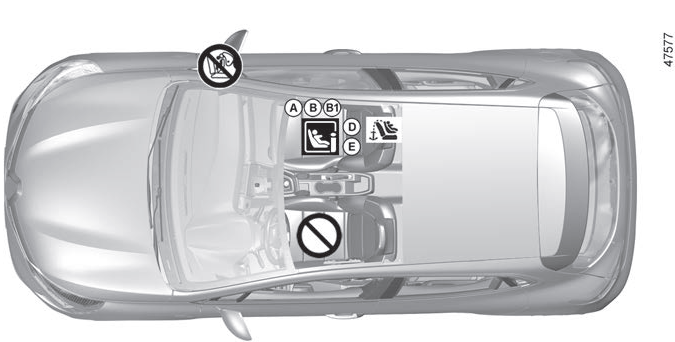

Société modelin yerleştirme görünümü
Bu araca uygun olmayan çocukların güvenliği sisteminin kullanılması, bebeği veya çocuğu doğru şekilde korumayacaktır. Ağır ve ölümcül yaralanmalara yol açabilir.
Bu türde çocuk koltuğu yerleştirilmesi yasak olan koltuk
ÖLÜM VEYA AĞIR YARALANMA RİSKİ: ön yolcu koltuğuna sırtı yola dönük konumda bir çocuk koltuğu yerleştirmeden önce airbag öğesinin devre dışı bırakıldığından emin olunuz.
ISOFIX bağlantısı ile sabitlenen çocuk koltuğu
Bir ISOFIX çocuk koltuğunun takılmasına olanak tanıyan koltuğu.
Arka koltuklarda, yüzü yola dönük universel ISOFIX çocuk koltuğunun yerleştirilmesini sağlayan bir bağlantı mevcuttur.
Bağlantı noktaları, ön koltuk için yolcu koltuk sırtlığında, arka koltuklar için arka koltuk sırtında bulunur.
