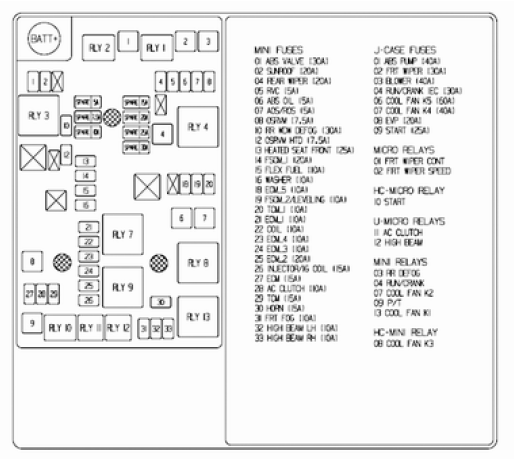

Motor bölmesi sigorta kutusu

Sigorta kutusu motor bölümündedir.

Kapağı açın, yukarı kaldırın ve çıkarın.

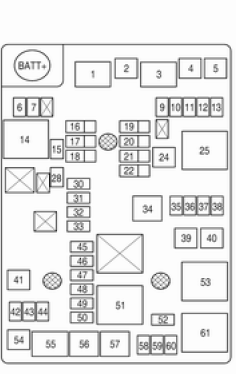

Benzin

Benzin

  1. Ön silecek hızı rölesi
  2. ABS pompası
  3. Ön silecek kontrol rölesi
  4. Ön silecek
  5. Fan
  6. ABS valfı
  7. Sürgülü açılır tavan (Sunroof)
  1. Arka silecek
  2.  RVC
  3. ABS yağı
  4. AOS/ROS
  5. OSRVM
  6. Arka buğu çözme rölesi
  7. Arka cam buğu çözme
  8. Yedek sigorta
  9.  Yedek sigorta
  10. Yedek sigorta
  11. Yedek sigorta
  12. Yedek sigorta
  13. Yedek sigorta
  14. Yedek sigorta
  1. ÇALIŞTIR/KRANK IEC
  2. ÇALIŞTIR/KRANK RÖLESİ
  1.  OSRVM HTD
  1. Isıtmalı ön koltuk
  2. FSCM 1
  3. Esnek yakıt
  4. Yıkama tertibatı
  5. Yakıt pompası rölesi
  6. Yakıt pompası
  7. ECM 5
  8. FSCM_2/Seviyeleme
  9. TCM_1
  10. Soğutma fanı K5
  11. Soğutma fanı K4
  12. EVP
  13. ECM
  14. Klima kavraması
  15. TCM
  16. ECM 1
  17. BOBİN
  18. ECM 4
  19. ECM 3
  20. ECM 2
  21. Enjektör/IG bobini
  22. P/T rölesi
  23. Korna
  24. Soğutma fanı K3 rölesi
  25. Çalıştır
  26. Marş rölesi
  27. AC kavraması rölesi
  28. Uzun huzmeli far rölesi
  29. Ön sis farı
  30. Uzun huzmeli far LH
  31.  Uzun huzmeli far RH
  32. Soğutma fanı K1 rölesi

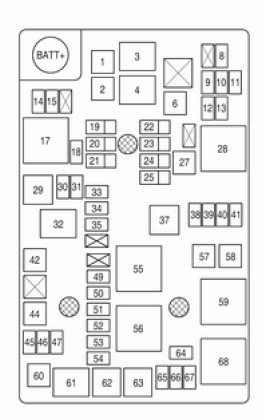

Stop-start sistemli araç

Stop-start sistemli araç

  1. Ön silecek
  2. ABS pompası
  3. Ön silecek kontrol rölesi
  4. Ön silecek hızı rölesi
  1. Fan
  1. OSRVM
  2. AOS/ROS
  3.  ABS yağı
  4. RVC
  5. Arka silecek
  6. Kullanılmıyor/IBS
  7. ABS valfı
  8. Sürgülü açılır tavan (Sunroof)
  1.  Arka buğu çözme rölesi
  2. Arka cam buğu çözme

19-25 Yedek sigorta

  1. ÇALIŞTIR/KRANK IEC
  2. ÇALIŞTIR/KRANK RÖLESİ
  3. Kullanılmıyor/SAI vana rölesi
  4. Kullanılmıyor/SAI vana
  5. OSRVM HTD
  6. Yardımcı su pompası gücü rölesi
  7. Isıtmalı ön koltuk
  8. FSCM_1
  9. Kap havalandırma
  10. Yıkama tertibatı
  11. Yakıt pompası rölesi
  12. Yakıt pompası
  13. ECM 5
  14. FSCM_2/Seviyeleme
  15. TCM_1/DC-DC Konvertörü
  1.  SAI POMP
  2. EVP
  3. ECM
  4. Klima kavraması
  5. TCM
  6. Yardımcı su pompası gücü
  7.  ECM 1
  8. BOBİN
  9. ECM 4
  10. ECM 3
  11. ECM 2
  12. Enjektör/IG bobini
  13. SAI pompa rölesi
  14. P/T rölesi
  15. Soğutma fanı K4
  16. Soğutma fanı K5
  17. Soğutma fanı K3 rölesi
  18. Çalıştır
  19. Marş rölesi
  20. AC kavraması rölesi
  21. Uzun huzmeli far rölesi
  22. Korna
  23. Ön sis farı
  24. Uzun huzmeli far LH
  25. Uzun huzmeli far RH
  26. Soğutma fanı K1 rölesi

Dizel

Dizel

  1. Ön silecek
  2.  ABS pompası
  3. Ön silecek kontrol rölesi
  4. Ön silecek hızı rölesi
  1. Fan
  1. OSRVM
  2. AOS/ROS
  3.  ABS yağı
  4. RVC
  5. Arka silecek
  6. Kullanılmıyor/IBS
  7. ABS valfı
  8. Sürgülü açılır tavan (Sunroof)
  1. Arka buğu çözme rölesi
  2. Arka cam buğu çözme

19-25 Yedek sigorta

  1. ÇALIŞTIR/KRANK IEC
  2. ÇALIŞTIR/KRANK RÖLESİ
  3. Yardımcı su pompası gücü rölesi
  4. Yardımcı su pompası gücü
  5. OSRVM HTD
  6. Yakıt filtresi ısıtıcı rölesi
  7. Isıtmalı ön koltuk
  8. Kullanılmıyor
  9. Yıkama tertibatı
  1. Yakıt pompası rölesi
  2. Yakıt pompası
  3. ECM 5
  4. Seviyeleme
  5. DC-DC Konvertörü
  6. Yakıt filtresi ısıtıcı
  1.  Buji
  2. ECM
  3. Klima kavraması
  4. TCM
  1. ECM 1
  2. BOBİN
  3. ECM 4
  4. ECM 3
  5. ECM 2
  6. PCV ısıtıcı
  7. Soğutma fanı K2 rölesi
  8. P/T rölesi
  9. Soğutma fanı K5
  10. Soğutma fanı K4
  11. Soğutma fanı K3 rölesi
  12. Çalıştır
  13. Marş rölesi
  14. AC kavraması rölesi
  15. Uzun huzmeli far rölesi
  16. Korna
  17. Ön sis farı
  18. Uzun huzmeli far LH
  19. Uzun huzmeli far RH
  20. Soğutma fanı K1 rölesi

1.4 turbo

1.4 turbo

AUX. sigorta kutusu (1.4 benzinli turbo)

Yedek sigorta kutusu motor soğutma kabının yanındaki motor bölümüne yerleştirilmiştir.

R1: Sağutma Fanı K3 rölesi

R2: Sağutma Fanı K7 rölesi
