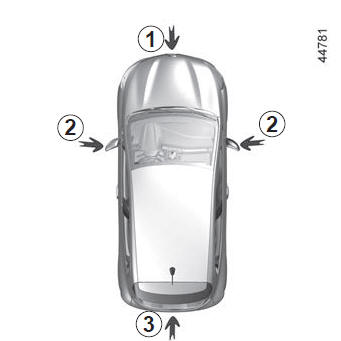

Bu özellik, ön tamponda, kapı dikiz aynalarında ve bagaj kapağında bulunan 1, 2 ve 3 kameraları ile araç tamponlarında bulunan 4 kaptörlerinden alınan bilgileri kullanarak, zor manevralarda (ör. park etme) araç çevresini göstererek yardımcı olur.

Çalışma

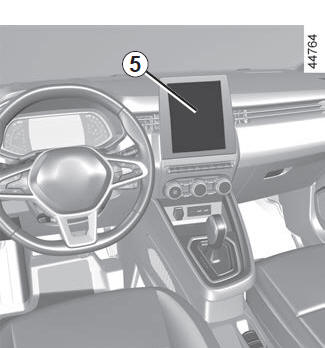

Kameralar, 5 multimedya ekranına dört ayrı görüntü aktarır.

Bunlar, araç çevresini görüntülemenizi sağlar:

• ön görüntü: kamera 1 ile;
• arka görüntü: kamera 3 ile;
• kuş bakışı görüntü: kameralar 1, 2 ve 3 ile;

• ön yan görüntü (araca göre): kamera 2 ile (yolcu tarafı).

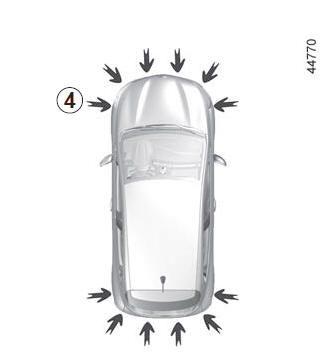

Ultrasonik algılayıcılar, aracın ön, arka ve (araca göre) yan tarafındaki engelleri algılar.

Not: kameraların engellenmediğinden emin olunuz (kir, çamur, kar vb. nedeniyle).

Bu fonksiyon ek bir yardımdır. Dolayısıyla bu fonksiyon hiçbir durumda sürücünün gösterdiği özeni ve sorumluluğu üstlenemez.

Sürücü, sürüş esnasında meydana gelebilecek ani olaylara karşı her zaman hazır olmalıdır: manevra sırasında kör noktada küçük, kısıtlı hareketli engeller (bir çocuk, bir hayvan, çocuk arabası, bisiklet, taş, direk vb.) bulunmadığından her zaman emin olunuz.

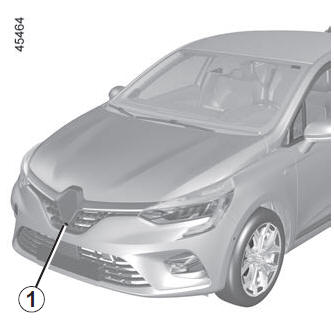

Ön görüntü 1

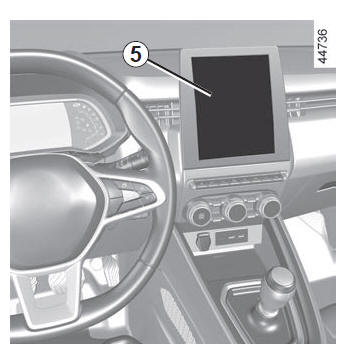

Ön kamera görüntüsü, 5 multimedya ekranında görüntülenir.

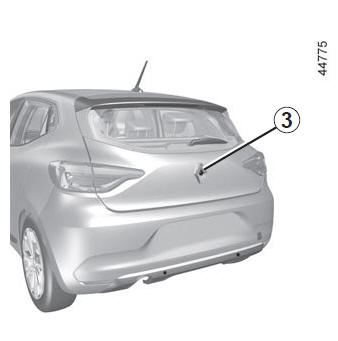

Arka görüntü 3

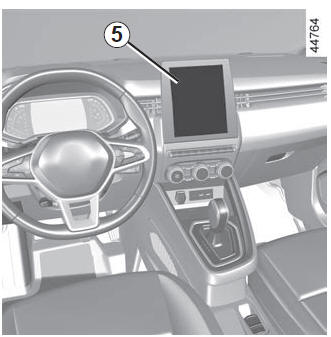

Arka kamera görüntüsü, 5 multimedya ekranında görüntülenir.

5 multimedya ekranı, 3 arka görüntüsünü dikiz aynasındaki gibi ters olarak gösterir.

Ön veya arka görüntüde: eğimli bir zeminde manevra yapılırken, multimedya ekranında gösterilen nesneler göründüğünden daha yakın veya daha uzak olabilir.

Herhangi bir manevradan önce mesafeyi doğru değerlendirmek için bu durumu hesaba katınız.

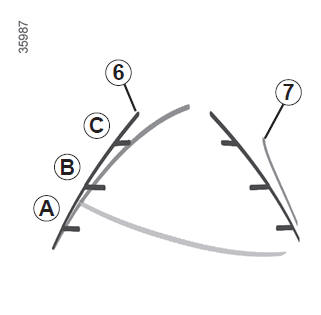

Sabit gabari 6

5 Multimedya ekranına aktarılan "ön" veya "arka" görüntü, bir veya iki kılavuz çizgisi 6 ve 7 ile görüntülenir.

Bu sistem öncelikle gabarilerle kullanılır (yörünge için hareketli ve mesafe için sabit).

Sabit gabari, aracın arkasındaki mesafeyi belirten renkli işaretlerden (A, B ve C) oluşur:

• A (kırmızı) aracın yaklaşık 30 santimetre mesafesinde;
• B (sarı) aracın yaklaşık 70 santimetre mesafesinde;
• C (yeşil) aracın yaklaşık 150 santimetre mesafesinde.

Hareketli gabari 7 (araca göre)

Bu, 5 multimedya ekranında mavi olarak gösterilir. Bu, ön ve arka görüntüde, direksiyon simidinin konumuna göre aracın yörüngesini gösterir.

Ön, arka ve yan kılavuz çizgileri düz zemine yansıtılan bir gösterimdir, dikey bir nesneyle veya yerdeki bir nesneyle üst üste geldiğinde bu bilgi dikkate alınmamalıdır.

Fazla aydınlatma durumunda (kar, araç güneş altında...), kamera vizyonu hasar görebilir.

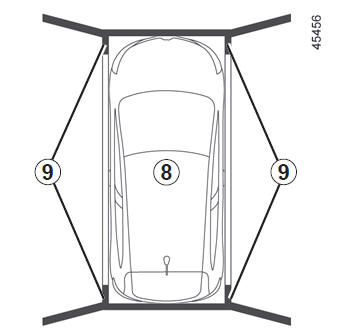

Kameraların birleştirilmiş görüntüsünde:

• yüksek nesneler (kaldırım, araç, vb.) kuş bakışı görüntüde biçimsiz görünebilir;
• aracın üstündeki hiçbir nesne görüntülenmez.
