Renault Clio - Kullanim Kilavuzu 2020 > Kuş bakışı görüntü

Sürüş / 360º kamera / Kuş bakışı görüntü

Kuş bakışı görüntü, 1, 2 ve 3 kameralarının birleştirilmiş bir görüntüsüdür.

Araç ve çevresinin üstten görünümü görüntüler.

Bu görüntü, araç konumunun anlık olarak çevresinde bulunan nesnelerle bağlantılı görüntüsünü doğrulamak için kullanılabilir.

8 görüntüsü aracın konumunu gösterir.

Kameraların kapsamadığı 9 bölgeler siyah ile gösterilir.

"Kuş bakışı görüntü" modunda, multimedya ekranında gösterilen nesneler gerçekte daha uzaktadır.

Herhangi bir manevradan önce mesafeyi doğru değerlendirmek için bu durumu hesaba katınız.

360 kamera

Yolcu tarafından ön yan görüntü 2

(araca göre)

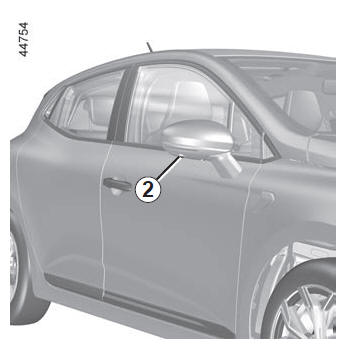

Kapı dikiz aynasına takılı olan kamera, 5 multimedya ekranına bir yan görüntü aktarır.

Araca göre, kuş bakışı görüntüyü ön yan görüntüye çevirmek için multimedya ekranını kullanabilirsiniz. Daha fazla bilgi için, mültimedya sistemi kullanım kılavuzuna bakınız.

360 kamera

"Yolcu tarafında ön yan görüntü", mesafeleri ölçebilmek amacıyla multimedya ekranına sabit kılavuz çizgileriyle birlikte aktarılır.

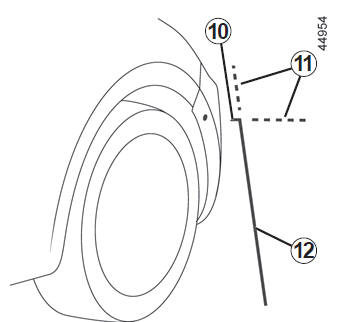

Sabit kılavuz çizgileri 10, 11 ve 12

Sabit kılavuz çizgisi 10, aracın ön kısmını gösterir.

Sabit kılavuz çizgisi 12, kapı dikiz aynaları dahil aracın genişliğini gösterir.

Sabit kılavuz çizgileri 11, yeşil ve noktalı şekilde gösterilir. Bunlar, 10 ve 12 sabit kılavuz çizgilerinin uzantılarıdır.

360 kamera

Araca göre, kuş bakışı görüntüyü ön yan görüntüye çevirmek için multimedya ekranını kullanabilirsiniz. Daha fazla bilgi için, mültimedya sistemi kullanım kılavuzuna bakınız.

Engel algılama

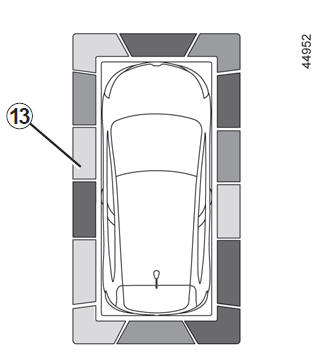

Sistem etkinleştirildiğinde, eğer "Park Yardımı" fonksiyonu aracın etrafında bir veya daha fazla engel algılarsa, 13 gösterge çizgileri şurada görüntülenir:

  • kuş bakışı görüntüde;
  • yolcu tarafında ön yan görüntüde (araca göre).

Sesli uyarıya ek olarak, bu gösterge çizgileri, engellerin yakınlığını farklı renklerle gösterir:

  • Yeşil: engel yaklaşık 50 ile 70 cm arasında;
  • Sarı: engel yaklaşık 30 ile 50 cm arasında;
  • Kırmızı: engel yaklaşık 30 cm mesafede.

Bu gösterge çizgileri ayrıca, engellerin algılandığı konumu da "araç" sembolü ile bağlantılı konumları ile belirtildiği gibi gösterir.

360 kamera

Devreye alma/devre dışı bırakma

Otomatik Mod

Kontak açıkken, geri vitese geçildiğinde otomatik mod devreye girer. 5 Multimedya ekranında arka görüntü ve kuş bakışı görüntü görünür.

Geri vitesten hızlıca ileri vitese geçildiğinde, 5 multimedya ekranında arka görüntü ile kuş bakışı görüntünün yerini ön görüntü ve kuş bakışı görüntü alır.

Otomatik mod aşağıdaki şekillerde devre dışı bırakılır:

  • vites kolu yaklaşık üç saniye boyunca boşta (manuel vites kutusu) veya N veya P konumunda (otomatik vites kutusu) kaldığında;
  • araç hızı ileri yönde 10 km/sa değerinin üzerine çıktığında.

Manuel mod

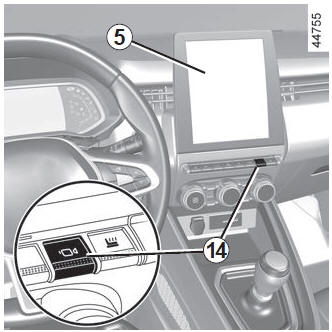

Manuel modu etkinleştirmek için, araç durur halde ve motor çalışırken 14 butonuna basınız: multimedya ekranında ön görüntü ve kuş bakışı görüntü belirir.

Manüel mod aşağıdaki şekillerde devre dışı bırakılır:

  • araç hızı ileri yönde 10 km/sa değerine ulaştığında;
  • vites kolu yaklaşık üç dakika boyunca kullanılmadığında;
  • 14 düğmesine bastığınızda.
  • Bu fonksiyonu kapı dikiz aynaları katlanmış durumdayken kullanmayınız.
  • Fonksiyonu kullanmadan önce bagaj kapağının tamamen kapalı olduğundan emin olunuz.
  • Kameraların önüne herhangi bir nesne yerleştirmeyiniz.

360 kamera

Tahmini mesafe ile gerçek mesafe arasındaki fark

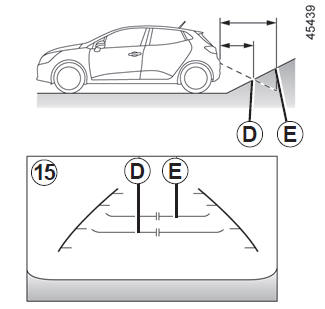

Dik bir rampada ileri veya geri vitesle yokuş yukarı gitme

Sabit kılavuz çizgileri 15, mesafeyi gerçekte olduklarından daha yakında gösterir.

Ekranda görüntülenen nesneler gerçekte rampa üzerinde daha uzaktadır.

Örneğin, ekran D noktasında bir nesne gösteriyorsa, nesnenin gerçek uzaklığı E noktası üzerindedir.

360 kamera

Dik bir rampada ileri veya geri vitesle yokuş aşağı gitme

Sabit kılavuz çizgileri 15, mesafeyi gerçekte olduklarından daha uzakta gösterir.

Dolayısıyla, ekranda görüntülenen nesneler gerçekte rampa üzerinde daha yakındadır.

Örneğin, ekran G noktasında bir nesne gösteriyorsa, nesnenin gerçek uzaklığı F noktası üzerindedir.

360 kamera

    Diger materyaller:

     Renault Clio - Kullanim Kilavuzu 2020 > Çalışma

    Bu özellik, ön tamponda, kapı dikiz aynalarında ve bagaj kapağında bulunan 1, 2 ve 3 kameraları ile araç tamponlarında bulunan 4 kaptörlerinden alınan bilgileri kullanarak, zor manevralarda (ör. park etme) araç çevresini göstererek yardımcı olur.

     Renault Clio - Kullanim Kilavuzu 2020 > Çıkıntılı bir nesne üzerinden ileri veya geri vitesle geçme

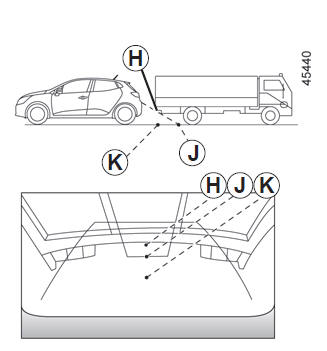

    Ekranda H konumu, J konumundan daha uzakta gibi görünür. Ancak, H konumu, K konumu ile aynı mesafededir. Sabit ve mobil bilgiler ile belirtilen yörünge, nesne yüksekliğini hesaba katmaz. Yani, araç K konumuna doğru geri vitesle ilerlerken nesneye çarpma riski vardır.
