Hyundai i20 - Kullanim Kilavuzu 2021 > Far ve ön sis farı yükseklik ayarı
(Avrupa için, varsa)
Far yükseklik ayarı
1. Lastikleri öngörülen basınca şişiriniz ve sürücü, yedet lastik ve aletler dışındaki yükleri araçtan çıkarınız.
2. Aracı düz bir zemine yerleştiriniz.
3. Ekranda dikey çizgiler (ilgili farın ortasından geçen dikey çizgiler) ve yatay bir çizgi (farların ortasından geçen yatay çizgi) çiziniz.
4. Far ve akü normal durumda iken, en parlak kısım yatay ve dikey çizgilere düşecek şekilde farların yüksekliğini ayarlayınız.

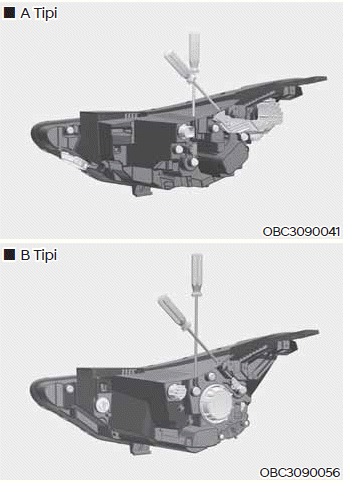

5. Kısa farın yüksekliğini sola veya sağa ayarlamak için, tornavidayı saatin yönünde veya ters yönünde çeviriniz.
Kısa farın yüksekliğini yukarı veya aşağı ayarlamak için, tornavidayı saatin yönünde veya ters yönünde çeviriniz.
Uzun farın yüksekliğini yukarı veya aşağı ayarlamak için, tornavidayı saatin yönünde veya ters yönünde çeviriniz.

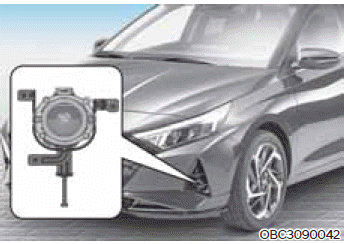

Ön sis farının yükseklik ayarı (varsa)
Ön sis farı, far yükseklik ayarı gibi benzer şekilde ayarlanabilir.
Ön sis farları ve akü normal durumda iken, ön sis farlarının yüksekliğini ayarlayınız.
Ön sis farının yüksekliğini yukarı veya aşağı ayarlamak için, tornavidayı saat yönünde veya saat ters yönünde çeviriniz.

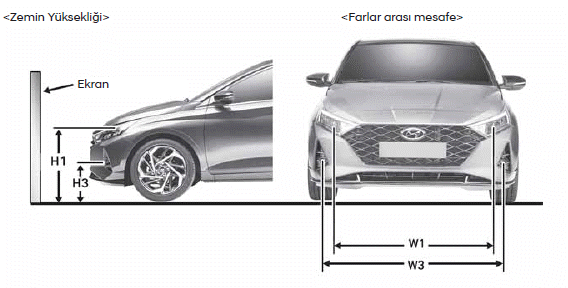

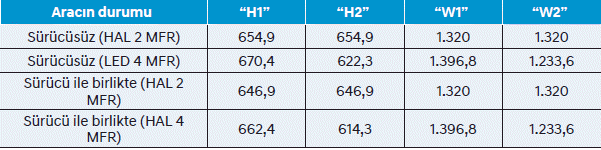

Yükseklik ayar noktası
HI: Ampul merkezi Kısa ve Uzun Farın Zemin yüksekliği
H3: Ampul merkezi Ön Sis lambasının Yerden yüksekliği
W1: Ampul merkezi Kısa ve Uzun Far arası Mesafe
W3: Ampul merkezi Ön sis lamba arasındaki mesafe
1. Far (KISA - H1, W1 / UZUN - H2, W2)
2. Sis lambası (H3, W3)

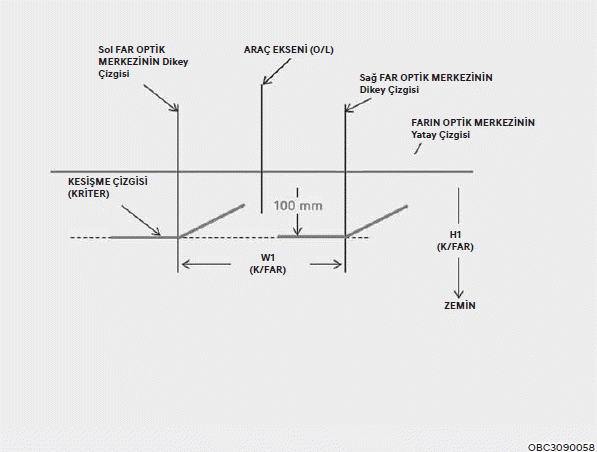

Far kısa huzme (SOL)
10 m ekrana bağlı olarak
1. Sürücü araçta yok iken kısa farı açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa farın yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi MEVCUTSA, Far yükseklik ayar sisteminin svicini 0 konumu ile ayarlayınız.

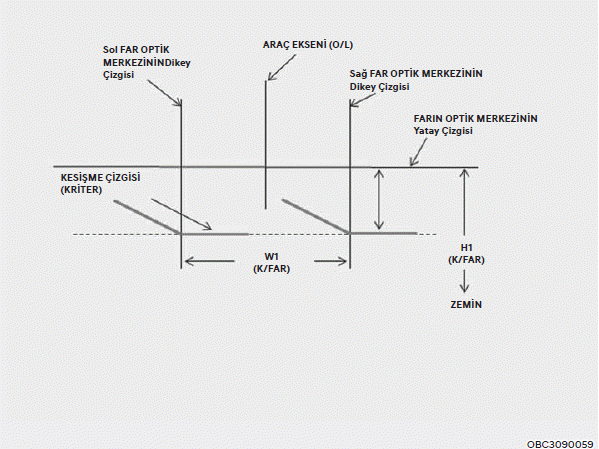

Far kısa huzme (SAĞ)
10 m ekrana bağlı olarak
1. Sürücü araçta yok iken kısa farı açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa farın yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi MEVCUTSA, Far yükseklik ayar sisteminin svicini 0 konumu ile ayarlayınız.

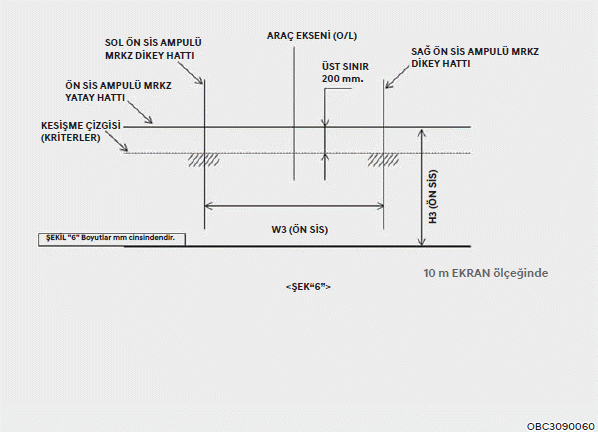

On sis lambası
10 m ekrana bağlı olarak
1. Sürücü (75 kg) araçta iken ön sis farını açın.
2. Kesişme çizgisi, izin verilen aralıkta gösterilmelidir (gölgeli bölge)
