Prensip
Sürüşe devam edebilmek için Mobility System
ile küçük lastik hasarları kısa süreli olarak izole
edilebilir. Bunun için lastiğin içine, kuruyup
sertleşirken hasarlı bölgeyi içeriden izole eden
sıvı conta macunu pompalanır.
Lastik basıncının kontrolü için kompresör kullanılabilir.
Genel
- Kompresörde ve conta tüpünde Mobility
System'in kullanılması için uyarılara dikkat
edilmelidir.
- Mobility System'in kullanımı,
yakl. 4 mm'den itibaren olan lastik hasarı
büyüklüklerinde etkisiz olabilir.
- Eğer lastik sürüşe hazır hale getirilemiyorsa
üreticinin bir yetkili servisi veya başka bir
yetkili servis ya da kalifiye uzman atölye ile
bağlantıya geçilmelidir.
- Lastiğe batmış yabancı cisimleri bırakın.
- Hız sınırlaması için yapışkanı conta tüpünden
çıkarın ve direksiyona yapıştırın.
- Sızdırmazlık maddesi kullanılması RDC tekerlek
elektroniğine zarar verebilir. Böyle
bir durumda elektronik ilk fırsatta kontrol
ettirilip değiştirilmelidir.
Genel bakış
Yerleştirme
Mobility System ön kaput altındaki eşya gözünde
bulunmaktadır.

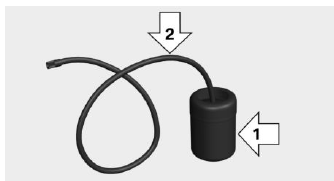

Conta tüpü
- Conta tüpü, ok 1.
- Dolum hortumu, ok 2.
Conta tüpündeki son kullanma tarihine dikkat
edin.

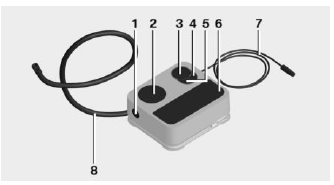

Kompresör
- Sıvı conta tüpünün kilidini açma
- Sıva conta tüpü için yuva
- Lastik hava basıncı için gösterge
- Lastik hava basıncının azaltılması
- Açma/kapatma şalteri
- Kompresör
- Soket/ soket girişi için kablo
- Bağlantı hortumu
Conta macununu doldurma
Güvenlik uyarıları
TEHLİKE
Bloke edilmiş bir egzoz borusu veya yetersiz
havalandırma durumunda aracın içine
sağlığa zararlı egzoz gazları sızabilir. Egzoz
gazları, renksiz ve kokusuz zararlı maddeler
içerir. Kapalı ortamlarda egzoz gazları aracın dışında
da toplanabilir. Hayati tehlike vardır. Egzoz
borusunun önünü açık tutun ve yeterli havalandırma
olmasını sağlayın
BİLGİ
Çok uzun işletimde kompresör aşırı ısınabilir.
Maddi hasar tehlikesi vardır. Kompresörü
10 dakikadan uzun çalıştırmayın
Dolum

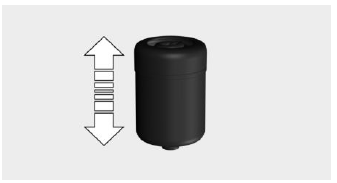

- Conta tüpünü çalkalayın.

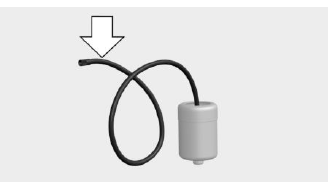

- Dolum hortumunu conta tüpü kapağından
tamamen çıkarın. Hortumu bükmeyin.

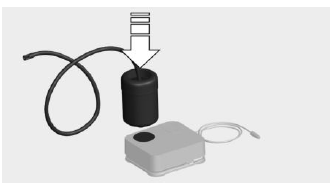

- Conta tüpünü, duyulacak şekilde yerinde
oturuncaya kadar kompresördeki muhafaza
bağlantısına takın.

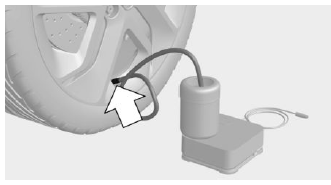

- Conta tüpünün doldurma hortumu arızalı
tekerleğin valfine vidalanmalıdır.

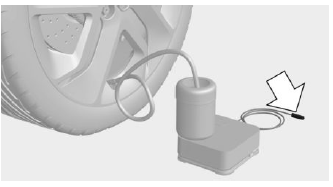

- Kapatılmış kompresörde soket araç iç mekanındaki
prize takılmalıdır.
- Kullanıma veya sürüşe hazır olma durumu
açıkken kompresörü devreye alın.
Kompresör maksimum 10 dakika boyunca
conta macununu doldurmak ve yaklaşık 2,5 bar
lastik hava basıncına ulaşmak için çalışır şekilde
bırakılmalıdır.
Conta macununun doldurulmasında lastik hava
basıncı kısa süreli olarak yaklaşık 5 bar'a çıkabilir.
Kompresör bu evrede kapatılmamalıdır.
Lastik basıncını kontrol etme ve
uyarlama
Kontrolü
- Kompresörü kapatın.
- Lastik basıncı dolu göstergesinden lastik
basıncını okuyun.
Sürüşe devam edebilmek için en az 2 bar lastik
basıncına ulaşılmalıdır.
Conta tüpünü sökme ve muhafaza
etme
- Conta tüpünün dolum hortumunu tekerlekten
sökün.

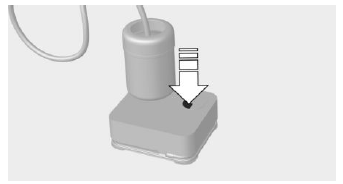

- Kırmızı kilit açma düğmesine basın.
- Conta tüpünü kompresörden çıkarın.
- Bagajda kirlenmeyi önlemek için conta
tüpü paketlenmelidir.
Minimum dolum basıncına ulaşılmıyor
- Soketi, aracın içindeki prizden çekin.
- Sızdırmazlık maddesinin lastikte dağılımını
sağlamak için 10 m ileri ve geri sürün.

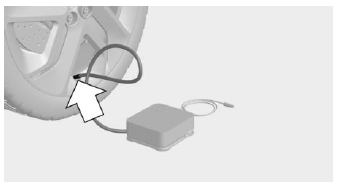

- Kompresörün bağlantı hortumunu doğrudan
lastik valfine vidalayın.

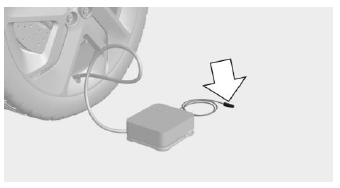

- Soketi araç iç mekanında bulunan priz yuvasına
takın.
- Kullanıma veya sürüşe hazır olma durumu
açıkken kompresörü devreye alın.
En az 2 bar'lık lastik hava basıncına ulaşılmıyorsa,
üreticinin bir yetkili servisi veya
başka bir yetkili servis ya da bir kalifiye uzman
atölye ile bağlantıya geçilmelidir.
En az 2 bar'lık lastik hava basıncına ulaşılmıyorsa,
bkz. minimum dolum basıncına
ulaşılır.
- Kompresörün bağlantı hortumunu lastik
supabından sökün.
- Soketi, aracın içindeki prizden çekin.
- Mobility System'ini araçta muhafaza edin.
Minimum dolum basıncına ulaşılıyor
- Mobility System'ini araçta muhafaza edin.
- Hemen yakl. 10 km sürüş yapın, bu şekilde
conta macununun lastik üzerinde düzgün
şekilde dağılımı sağlanır.
80 km/h hız aşılmamalıdır.
Mümkünse, 20 km/h altına düşülmemelidir.
Uyarlama
- Uygun yerde durun.
- Kompresörün bağlantı hortumunu doğrudan
lastik valfine vidalayın.
- Soketi araç iç mekanında bulunan priz yuvasına
takın.
- Lastik hava basıncını en az 2,0 bar olarak
düzeltin.
- Basınç arttırma: Kullanıma veya sürüşe
hazır olma durumu açıkken kompresörü
devreye alın.
- Basınç azaltma: Kompresördeki tuşa
basın.
- Kompresörün bağlantı hortumunu lastik
supabından sökün.
- Soketi, aracın içindeki prizden çekin.
- Mobility System'ini araçta muhafaza edin.
Sürüşe başlama
İzin verilen 80 km/h azami hızın üzerine çıkılmamalıdır.
Lastik hasarı göstergesinin başlangıç ayarlarını
yeniden yapın.
Lastik basıncı kontrolü başlangıç ayarlarını yeniden
yapın.
Mobility System'in arızalı lastiği ve conta tüpü
hemen değiştirilmelidir.
