Hyundai i20 - Kullanim Kilavuzu 2021 > Sigorta/röle paneli açıklaması

Bakım / Sigortalar / Sigorta/röle paneli açıklaması

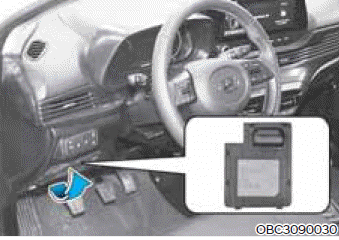

Sürücü tarafı sigorta paneli

Sigortalar

Sigorta/röle kutusu kapaklarının içinde sigorta/röle adlarını ve değerlerini belirten sigorta/röle etiketini görebilirsiniz.

Bilgilendirme

Bu kullanım kılavuzunda yer alan sigorta paneli açıklaması aracınıza birebir uymayabilir. Burada verilenler, baskı tarihinde geçerlidir. Aracınızın sigorta kutusunu incelerken, sigorta kutusu etiketine bakınız.

Sigortalar

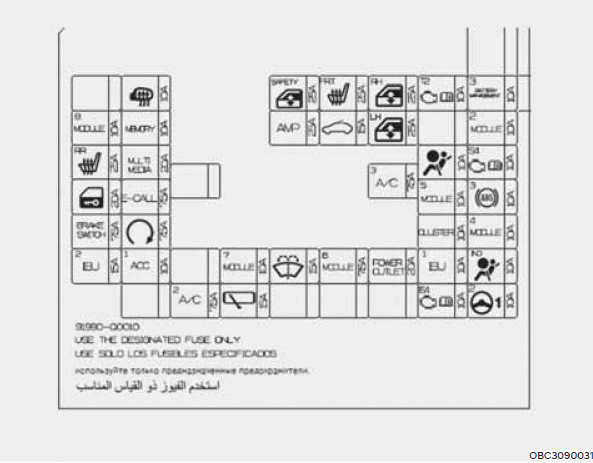

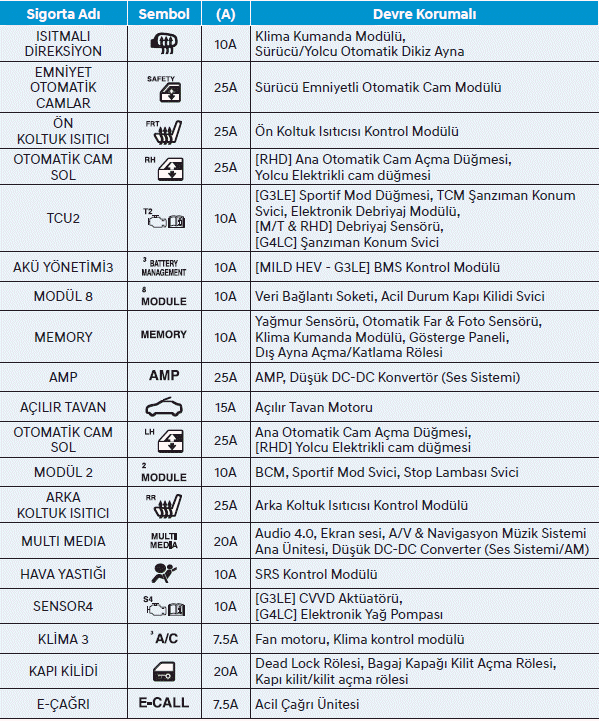

Sürücü tarafı sigorta paneli

Sigortalar

ISITMALI
DİREKSİYON

- 10A- Klima Kumanda Modülü,
Sürücü/Yolcu Otomatik Dikiz Ayna

EMNİYET
OTOMATİK
CAMLAR

- 25A- Sürücü Emniyetli Otomatik Cam Modülü

ÖN
KOLTUK ISITICI

-25A- Ön Koltuk Isıtıcısı Kontrol Modülü

OTOMATİK CAM
SOL

- 25A- [RHD] Ana Otomatik Cam Açma Düğmesi,
Yolcu Elektrikli c am düğmesi

TCU2

- 10A- [G3LE] Sportif Mod Düğmesi, TCM Şanzıman Konum
Svici, Elektronik Debriyaj Modülü,
[ M / T & RHD] Debriyaj Sensörü,
[G4LC] Şanzıman Konum Svici

AKÜ YÖNETİMİ3

- 10A- [MILD HEV - G3LE] BMS Kontrol Modülü

MODÜL 8

-10A- Veri Bağlantı Soketi, Acil Durum Kapı Kilidi Svici

MEMORY

- 10A- Yağmur Sensörü, Otomatik Far & Foto Sensörü,
Klima Kumanda Modülü, Gösterge Paneli,
Dış Ayna Açma/Katlama Rölesi

AMP

- 25A- AMP, Düşük DC-DC Konvertör (Ses Sistemi)

AÇILIR TAVAN

-15A- Açılır Tavan Motoru

OTOMATİK CAM
SOL

- 25A- Ana Otomatik Cam Açma Düğmesi,
[RHD] Yolcu Elektrikli c am düğmesi

MODÜL 2

- 10A- BCM, Sportif Mod Svici, Stop Lambası Svici

ARKA
KOLTUK ISITICI

- 25A- Arka Koltuk Isıtıcısı Kontrol Modülü

MULTI MEDIA

- 20A- Audio 4.0, Ekran sesi, A /V & Navigasyon Müzik Sistemi
Ana Ünitesi, Düşük DC-DC Converter (Ses Sistemi/AM)

HAVA YASTIĞI

- 10A- SRS Kontrol Modülü

SENSOR4

- 10A- [G3LE] CVVD Aktüatörü,
[G4LC] Elektronik Yağ Pompası

KLİMA 3

- 7.5A- Fan motoru, Klima kontrol modülü

KAPI KİLİDİ

-20A- Dead Lock Rölesi, Bagaj Kapağı Kilit Açma Rölesi,
Kapı k i l i t / k i l i t açma rölesi

E-ÇAĞRI

- 7.5A- Acil Çağrı Ünitesi

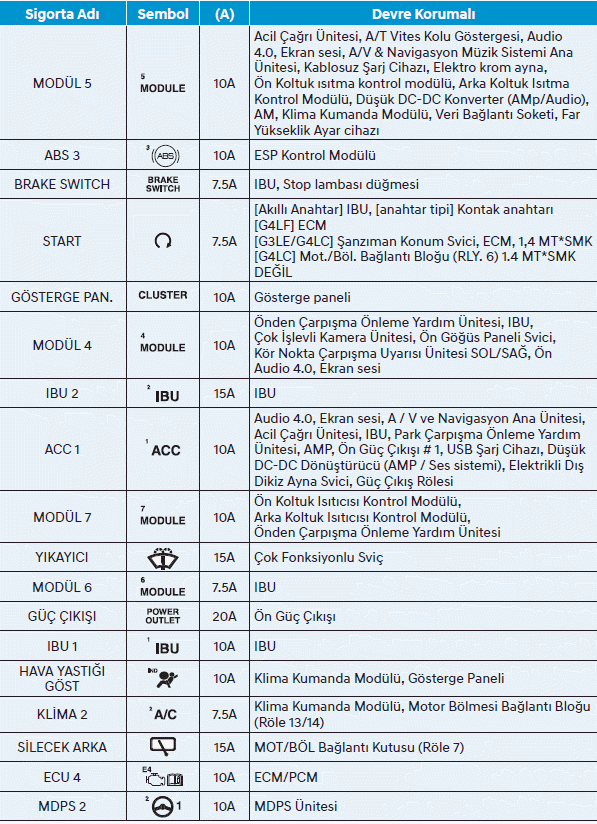

Sürücü tarafı sigorta paneli

Sigortalar

MODÜL 5

-10A- Acil Çağrı Ünitesi, A / T Vites Kolu Göstergesi, Audio
4.0, Ekran sesi, A /V & Navigasyon Müzik Sistemi Ana
Ünitesi, Kablosuz Şarj Cihazı, Elektro krom ayna,
Ön Koltuk ısıtma kontrol modülü, Arka Koltuk Isıtma
Kontrol Modülü, Düşük DC-DC Konverter (AMp/Audio),
AM, Klima Kumanda Modülü, Veri Bağlantı Soketi, Far
Yükseklik Ayar cihazı

ABS 3

- 10A- ESP Kontrol Modülü

BRAKE SWITCH

- 7.5A- IBU, Stop lambası düğmesi

START

- 7.5A- [Akıllı Anahtar] IBU, [anahtar tipi] Kontak anahtarı
[G4LF] ECM
[G3LE/G4LC] Şanzıman Konum Svici, ECM, 1,4 MT*SMK
[G4LC] Mot./Böl. Bağlantı Bloğu (RLY. 6) 1.4 MT*SMK
DEĞİL

GÖSTERGE PAN.

- 10A- Gösterge paneli

MODÜL 4

- 10A- Önden Çarpışma Önleme Yardım Ünitesi, IBU,
Çok işlevli Kamera Ünitesi, Ön Göğüs Paneli Svici,
Kör Nokta Çarpışma Uyarısı Ünitesi SOL/SAĞ, Ön
Audio 4.0, Ekran sesi

IBU 2

- 15A- IBU

ACC 1

- 10A- Audio 4.0, Ekran sesi, A / V ve Navigasyon Ana Ünitesi,
Acil Çağrı Ünitesi, IBU, Park Çarpışma Önleme Yardım
Ünitesi, AMP, Ön Güç Çıkışı # 1, USB Şarj Cihazı, Düşük
DC-DC Dönüştürücü (AMP / Ses sistemi), Elektrikli Dış
Dikiz Ayna Svici, Güç Çıkış Rölesi

MODÜL 7

- 10A- Ön Koltuk Isıtıcısı Kontrol Modülü,
Arka Koltuk Isıtıcısı Kontrol Modülü,
Önden Çarpışma Önleme Yardım Ünitesi

YIKAYICI

- 15A- Çok Fonksiyonlu Sviç

MODÜL 6

- 7.5A- IBU

GÜÇ ÇIKIŞI

- 20A- Ön Güç Çıkışı

IBU 1

- 10A- IBU

HAVA YASTIĞI
GÖST

- 10A- Klima Kumanda Modülü, Gösterge Paneli

KLİMA 2

- 7.5A- Klima Kumanda Modülü, Motor Bölmesi Bağlantı Bloğu
(Röle 13/14)

SİLECEK ARKA

- 15A- MOT/BÖL Bağlantı Kutusu (Röle 7)

ECU 4

- 10A- ECM/PCM

MDPS 2

- 10A- MDPS Ünitesi

Motor bölümü sigorta paneli

Sigortalar

Sigorta/röle kutusu kapaklarının içinde sigorta/röle adlarını ve değerlerini belirten sigorta/röle etiketini görebilirsiniz.

Bilgilendirme

Bu kullanım kılavuzunda yer alan sigorta paneli açıklaması aracınıza birebir uymayabilir. Burada verilenler, baskı tarihinde geçerlidir. Aracınızın sigorta kutusunu incelerken, sigorta kutusu etiketine bakınız.

Sigortalar

Sigortalar

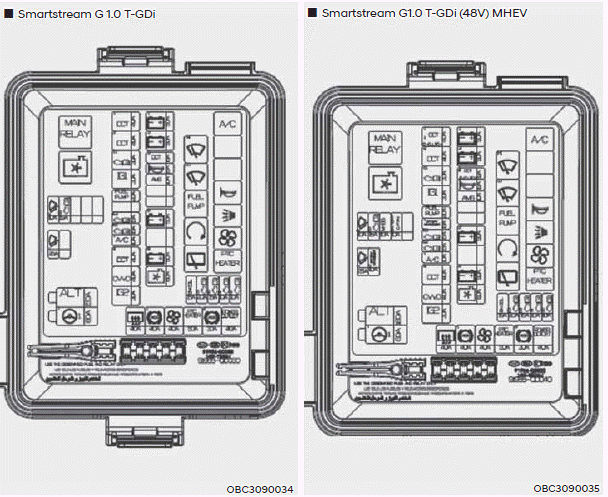

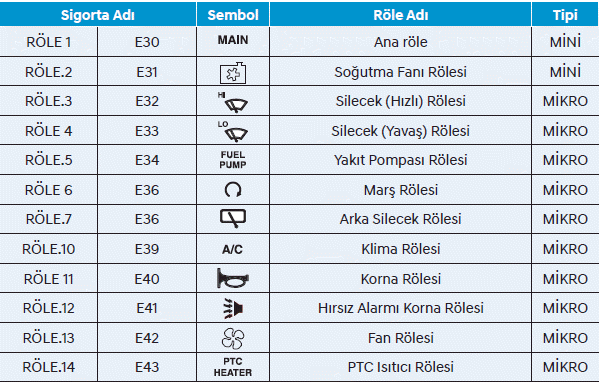

Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi (48 HEV)

Sigortalar

RÖLE 1- E30- - Ana röle- MİNİ

RÖLE.2- E31-  - Soğutma Fanı Rölesi- MİNİ

RÖLE.3- E32- - Silecek (Hızlı) Rölesi- MİKRO

RÖLE 4- E33- - Silecek (Yavaş) Rölesi- MİKRO

RÖLE.5- E34- - Yak ıt Pompası Rölesi- MİKRO

RÖLE 6- E36- - Marş Rölesi- MİKRO

RÖLE.7- E36- - Arka Silecek Rölesi- MİKRO

RÖLE.10- E39- - Klima Rölesi- MİKRO

RÖLE 11- E40- - Korna Rölesi- MİKRO

RÖLE.12- E41- - Hırsız Alarmı Korna Rölesi- MİKRO

RÖLE.13- E42- - Fan Rölesi- MİKRO

RÖLE.14- E43- - PTC Isıtıcı Rölesi- MİKRO

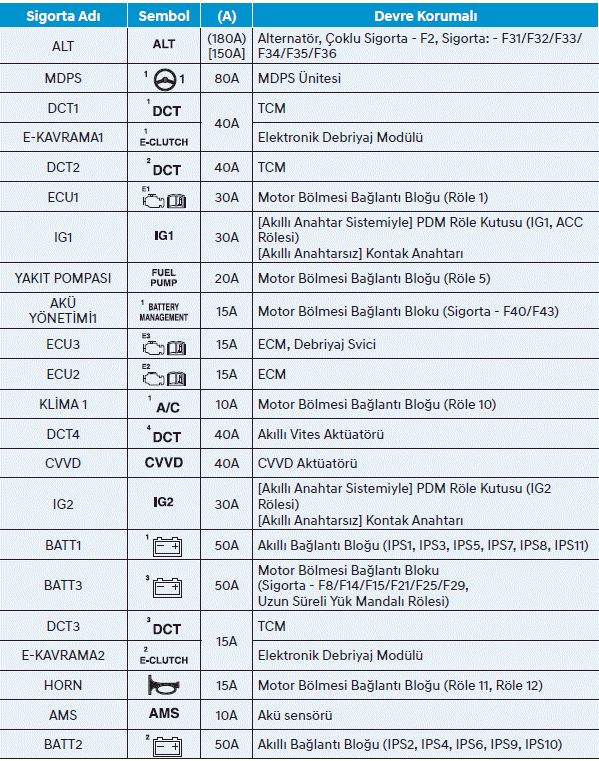

Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi (48 HEV)

Sigortalar

ALT-

 - (180A)
[150A]-Alternatör, Çoklu Sigorta - F2, Sigorta: - F31/F32/F33/
F34/F35/F36

MDPS

- 80A- MDPS Ünitesi

DCT1

- 40A- TCM

E-KAVRAMA1

- 40A- Elektronik Debriyaj Modülü

DCT2

-40A- TCM

ECU1

- 30A- Motor Bölmesi Bağlantı Bloğu (Röle 1)

IG1

- 30A- [Akıllı Anahtar Sistemiyle] PDM Röle Kutusu (IG1, ACC
Rölesi)
[Akıllı Anahtarsız] Kontak Anahtarı

YAKIT POMPASI

- 20A- Motor Bölmesi Bağlantı Bloğu (Röle 5)

AKÜ
YÖNETİMİ1

- 15A- Motor Bölmesi Bağlantı Bloku (Sigorta - F40/F43)

ECU3

- 15A- ECM, Debriyaj Svici

ECU2

- 15A- ECM

KLİMA 1

- 10A- Motor Bölmesi Bağlantı Bloğu (Röle 10)

DCT4

- 40A- Akıllı Vites Aktüatörü

CVVD

- 40A- CVVD Aktüatörü

IG2

-30A - [Akıllı Anahtar Sistemiyle] PDM Röle Kutusu (IG2
Rölesi)
[Akıllı Anahtarsız] Kontak Anahtarı

BATT1

- 50A- Akıllı Bağlantı Bloğu (IPS1, IPS3, IPS5, IPS7, IPS8, IPS11)

BATT3

- 50A- Motor Bölmesi Bağlantı Bloku
(Sigorta - F8/F14/F15/F21/F25/F29,
Uzun Süreli Yük Mandalı Rölesi)

DCT3

- 15A- TCM

E-KAVRAMA2

- 15A- Elektronik Debriyaj Modülü

HORN

- 15A- Motor Bölmesi Bağlantı Bloğu (Röle 11, Röle 12)

AMS

- 10A- Akü sensörü

BATT2

- 50A- Akıllı Bağlantı Bloğu (IPS2, IPS4, IPS6, IPS9, IPS10)

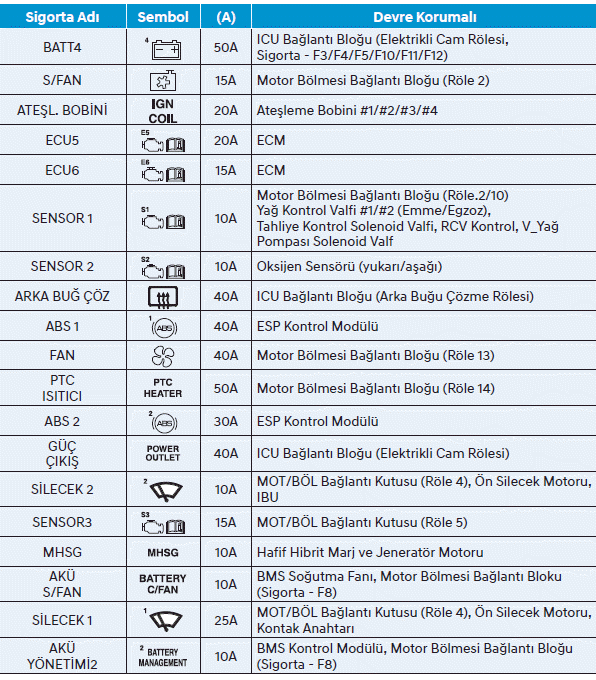

Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi (48 HEV)

Sigortalar

BATT4

-50A -ICU Bağlantı Bloğu (Elektrikli Cam Rölesi,
Sigorta - F3/F4/F5/F10/F11/F12)

S/FAN

- 15A- Motor Bölmesi Bağlantı Bloğu (Röle 2)

ATEŞL. BOBİNİ

- 20A-Ateşleme Bobini # 1 / # 2 / # 3 / #4

ECU5

-20A- ECM

ECU6

- 15A- ECM

SENSOR 1

- 10A-Motor Bölmesi Bağlantı Bloğu (Röle.2/10)
Yağ Kontrol Valfi #1/#2 (Emme/Egzoz),
Tahliye Kontrol Solenoid Valfi, RCV Kontrol, V_Yağ
Pompası Solenoid Valf

SENSOR 2

- 10A- Oksijen Sensörü (yukarı/aşağı)

ARKA BUĞ ÇÖZ

- 40A- ICU Bağlantı Bloğu (Arka Buğu Çözme Rölesi)

ABS 1

- 40A- ESP Kontrol Modülü

FAN

- 40A- Motor Bölmesi Bağlantı Bloğu (Röle 13)

PTC
ISITICI

- 50A- Motor Bölmesi Bağlantı Bloğu (Röle 14)

ABS 2

- 30A-ESP Kontrol Modülü

GÜÇ
ÇIKIŞ

- 40A- ICU Bağlantı Bloğu (Elektrikli Cam Rölesi)

SİLECEK 2

- 10A- MOT/BÖL Bağlantı Kutusu (Röle 4), Ön Silecek Motoru,
IBU

SENSOR3

-15A-  MOT/BÖL Bağlantı Kutusu (Röle 5)

MHSG

- 10A- Hafif Hibrit Marj ve Jeneratör Motoru

AKÜ
S/FAN

-10A- BMS Soğutma Fanı, Motor Bölmesi Bağlantı Bloku
(Sigorta - F8)

SİLECEK 1

- 25A- MOT/BÖL Bağlantı Kutusu (Röle 4), Ön Silecek Motoru,
Kontak Anahtarı

AKÜ
YÖNETİMİ2

- 10A- BMS Kontrol Modülü, Motor Bölmesi Bağlantı Bloğu
(Sigorta - F8)

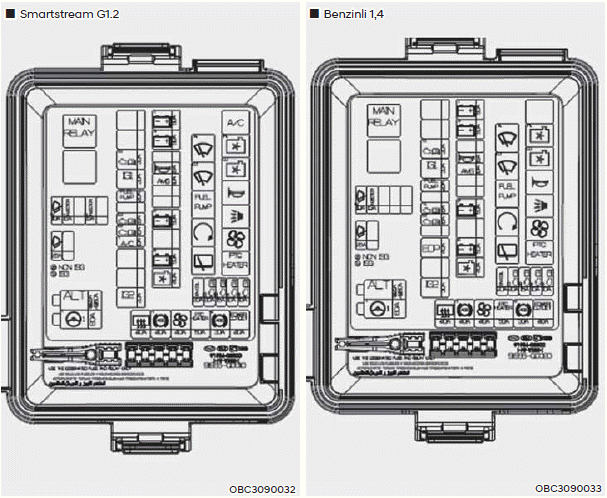

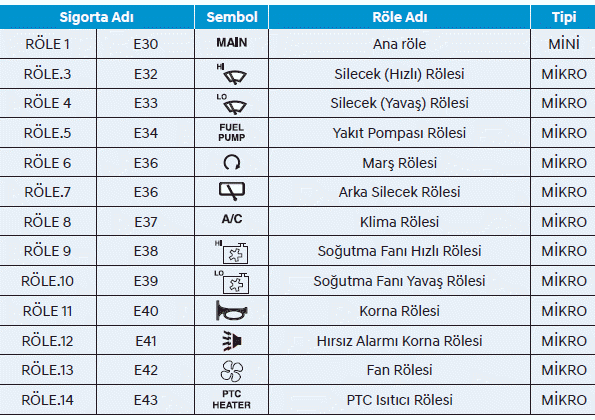

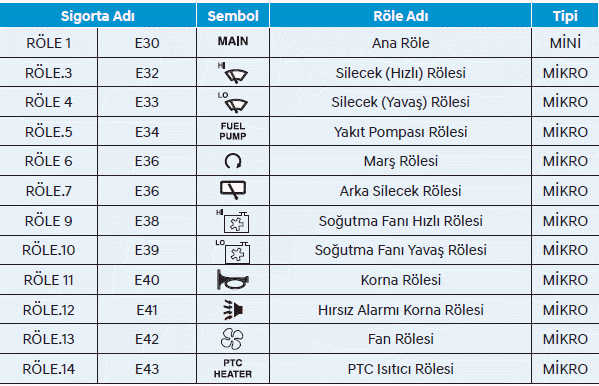

Smartstream G1.2

Sigortalar

RÖLE 1- E30- -Ana röle- MİNİ

RÖLE.3- E32- -Silecek (Hızlı) Rölesi- MİKRO

RÖLE 4-E33- -Silecek (Yavaş) Rölesi- MİKRO

RÖLE.5- E34- -Yakıt Pompası Rölesi- MİKRO

RÖLE 6- E36- -Marş Rölesi- MİKRO

RÖLE.7- E36- -Arka Silecek Rölesi- MİKRO

RÖLE 8- E37- -Klima Rölesi- MİKRO

RÖLE 9-E38- - Soğutma Fanı Hızlı Rölesi- MİKRO

RÖLE.10- E39- - Soğutma Fanı Yavaş Rölesi- MİKRO

RÖLE 11- E40- - Korna Rölesi- MİKRO

RÖLE.12- E41- - Hırsız Alarmı Korna Rölesi- MİKRO

RÖLE.13- E42 - - Fan Rölesi- MİKRO

RÖLE.14- E43- - PTC Isıtıcı Rölesi- MİKRO

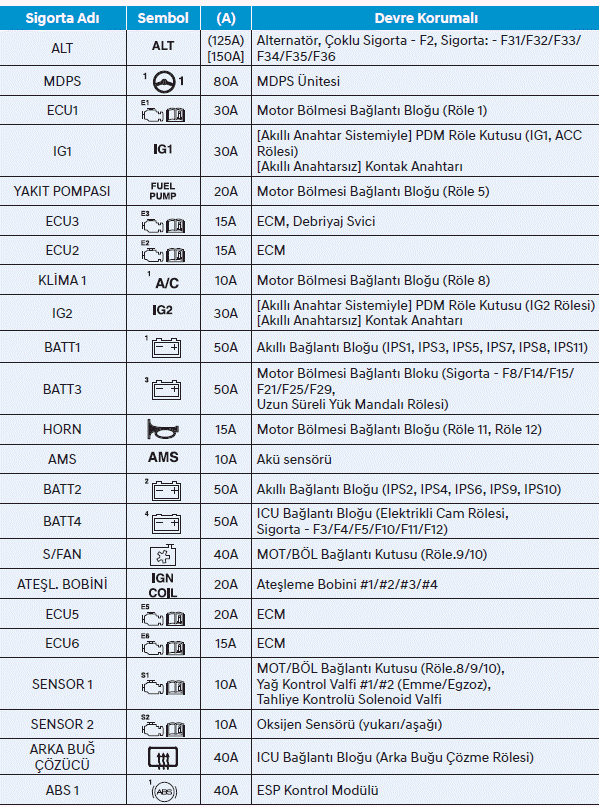

Smartstream G1.2

Sigortalar

ALT

- (125A)
[150A]- Alternatör, Çoklu Sigorta - F2, Sigorta: - F31/F32/F33/
F34/F35/F36

MDPS

- 80A- MDPS Ünitesi

ECU1

- 30A- Motor Bölmesi Bağlantı Bloğu (Röle 1)

IG1

- 30A- [Akıllı Anahtar Sistemiyle] PDM Röle Kutusu (IG1, ACC
Rölesi)
[Akıllı Anahtarsız] Kontak Anahtarı

YAKIT POMPASI

- 20A- Motor Bölmesi Bağlantı Bloğu (Röle 5)

ECU3

- 15A- ECM, Debriyaj Svici

ECU2

- 15A- ECM

KLİMA 1

- 10A- Motor Bölmesi Bağlantı Bloğu (Röle 8)

KLİMA 1

- 30A - [Akıllı Anahtar Sistemiyle] PDM Röle Kutusu (IG2 Rölesi)
[Akıllı Anahtarsız] Kontak Anahtarı

BATT1

- 50A- Akıllı Bağlantı Bloğu (IPS1, IPS3, IPS5, IPS7, IPS8, IPS11)

BATT3

-50A- Motor Bölmesi Bağlantı Bloku (Sigorta - F8/F14/F15/
F21/F25/F29,
Uzun Süreli Yük Mandalı Rölesi)

HORN

- 15A- Motor Bölmesi Bağlantı Bloğu (Röle 11, Röle 12)

AMS

- 10A- Akü sensörü

BATT2

-50A - Akıllı Bağlantı Bloğu (IPS2, IPS4, IPS6, IPS9, IPS10)

BATT4

-50A -ICU Bağlantı Bloğu (Elektrikli Cam Rölesi,
Sigorta - F3/F4/F5/F10/F11/F12)

S/FAN

- 40A- MOT/BÖL Bağlantı Kutusu (Röle.9/10)

ATEŞL. BOBİNİ

-20A- Ateşleme Bobini # 1 / # 2 / # 3 / #4

ECU5

-20A- ECM

ECU6

-15A- ECM

SENSOR 1

-10A- MOT/BÖL Bağlantı Kutusu (Röle.8/9/10),
Yağ Kontrol Valfi #1/#2 (Emme/Egzoz),
Tahliye Kontrolü Solenoid Valfi

SENSOR 2

-10A- Oksijen Sensörü (yukarı/aşağı)

ARKA BUĞ
ÇÖZÜCÜ

-40A- ICU Bağlantı Bloğu (Arka Buğu Çözme Rölesi)

ABS 1

- 40A- ESP Kontrol Modülü

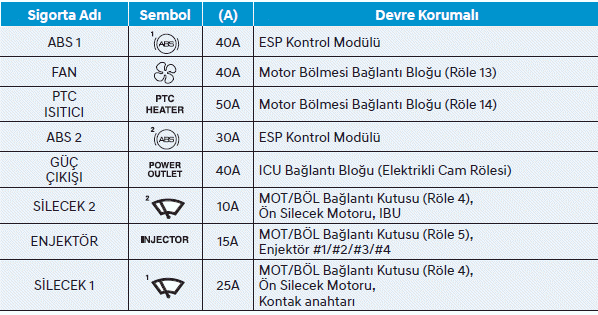

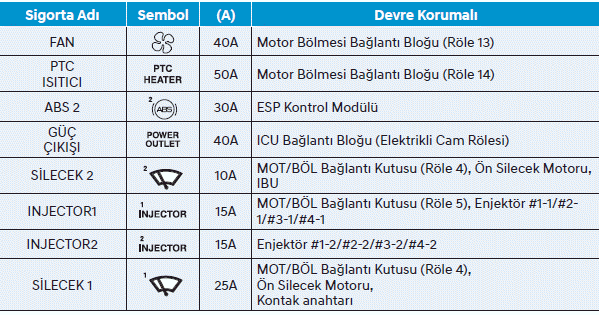

Smartstream G1.2

Sigortalar

FAN

- 40A- Motor Bölmesi Bağlantı Bloğu (Röle 13)

PTC
ISITICI

- 50A- Motor Bölmesi Bağlantı Bloğu (Röle 14)

ABS 2

- 30A- ESP Kontrol Modülü

GÜÇ
ÇIKIŞI

-40A- ICU Bağlantı Bloğu (Elektrikli Cam Rölesi)

SİLECEK 2

- 10A- MOT/BÖL Bağlantı Kutusu (Röle 4), Ön Silecek Motoru,
IBU

INJECTOR1

-15A- MOT/BÖL Bağlantı Kutusu (Röle 5), Enjektör #1-1/#2-
1/#3-1/#4-1

INJECTOR2

-15A- Enjektör #1-2/#2-2/#3-2/#4-2

SİLECEK 1

-25A- MOT/BÖL Bağlantı Kutusu (Röle 4),
Ön Silecek Motoru,
Kontak anahtarı

Benzin 1,4

Sigortalar

RÖLE 1- E30- - Ana Röle- MİNİ

RÖLE.3- E32- - Silecek (Hızlı) Rölesi-MİKRO

RÖLE 4- E33- - Silecek (Yavaş) Rölesi-MİKRO

RÖLE.5- E34- - Yak ıt Pompası Rölesi- MİKRO

RÖLE 6- E36- - Marş Rölesi-MİKRO

RÖLE.7- E36- - Arka Silecek Rölesi- MİKRO

RÖLE 9- E38- - Soğutma Fanı Hızlı Rölesi- MİKRO

RÖLE.10- E39- - Soğutma Fanı Yava ş Rölesi- MİKRO

RÖLE 11- E40- - Korna Rölesi-MİKRO

RÖLE.12- E41- - Hırsız Alarmı Korna Rölesi- MİKRO

RÖLE.13- E42- - Fan Rölesi- MİKRO

RÖLE.14- E43- - PTC Isıtıcı Rölesi- MİKRO

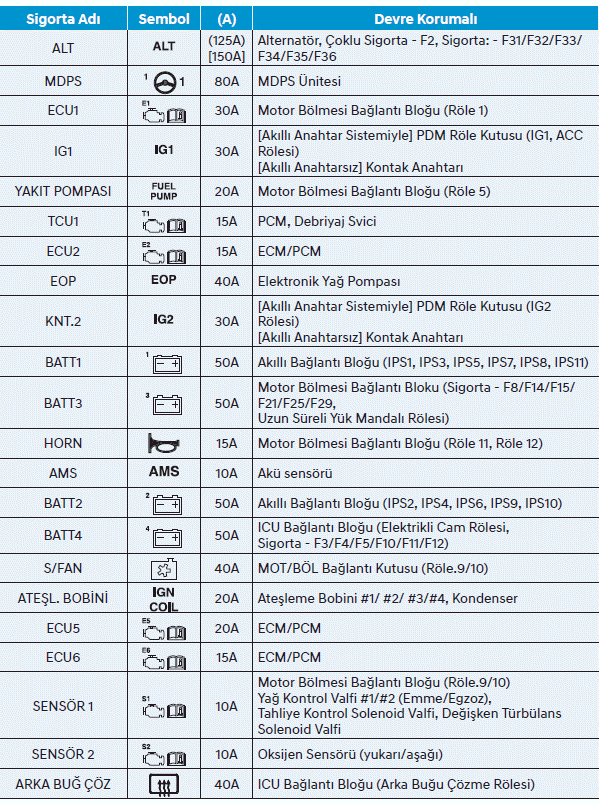

Benzin 1,4

Sigortalar

ALT

- (125A)
[150A]- Alternatör, Çoklu Sigorta - F2, Sigorta: - F31/F32/F33/
F34/F35/F36

MDPS

-80A- MDPS Ünitesi

ECU1

-30A- Motor Bölmesi Bağlantı Bloğu (Röle 1)

IG1

-30A- [Akıllı Anahtar Sistemiyle] PDM Röle Kutusu (IG1, ACC
Rölesi)
[Akıllı Anahtarsız] Kontak Anahtarı

YAKIT POMPASI

-20A- Motor Bölmesi Bağlantı Bloğu (Röle 5)

TCU1

-15A- PCM, Debriyaj Svici

ECU2

-15A- ECM/PCM

EOP

-40A- Elektronik Yağ Pompası

KNT.2

-30A- [Akıllı Anahtar Sistemiyle] PDM Röle Kutusu (IG2
Rölesi)
[Akıllı Anahtarsız] Kontak Anahtarı

BATT1

-50A- Akıllı Bağlantı Bloğu (IPS1, IPS3, IPS5, IPS7, IPS8, IPS11)

BATT3

-50A- Motor Bölmesi Bağlantı Bloku (Sigorta - F8/F14/F15/
F21/F25/F29,
Uzun Süreli Yük Mandalı Rölesi)

HORN

-15A- Motor Bölmesi Bağlantı Bloğu (Röle 11, Röle 12)

AMS

-10A- Akü sensörü

BATT2

-50A- Akıllı Bağlantı Bloğu (IPS2, IPS4, IPS6, IPS9, IPS10)

BATT4

-50A-ICU Bağlantı Bloğu (Elektrikli Cam Rölesi,
Sigorta - F3/F4/F5/F10/F11/F12)

S/FAN

-40A- MOT/BÖL Bağlantı Kutusu (Röle.9/10)

ATEŞL. BOBİNİ

-20A- Ateşleme Bobini #1/ # 2 / #3/#4, Kondenser

ECU5

-20A- ECM/PCM

ECU6

-15A- ECM/PCM

SENSÖR1

-10A- Motor Bölmesi Bağlantı Bloğu (Röle.9/10)
Ya ğ Kontrol Valfi #1/#2 (Emme/Egzoz),
Ta hliye Kontrol Solenoid Valfi, Değişken Türbülans
Solenoid Valfi

SENSÖR 2

- 10A- Oksijen Sensörü (yukarı/aşağı)

ARKA BUĞ ÇÖZ

-40A- ICU Bağlantı Bloğu (Arka Buğu Çözme Rölesi)

Benzin 1,4

Sigortalar

ABS 1

-40A- ESP Kontrol Modülü

FAN

-40A- Motor Bölmesi Bağlantı Bloğu (Röle 13)

PTC
ISITICI

-50A- Motor Bölmesi Bağlantı Bloğu (Röle 14)

ABS 2

-30A- ESP Kontrol Modülü

GÜÇ
ÇIKIŞI

-40A- ICU Bağlantı Bloğu (Elektrikli Cam Rölesi)

SİLECEK 2

-10A- MOT/BÖL Bağlantı Kutusu (Röle 4),
Ön Silecek Motoru, IBU

ENJEKTÖR

-15A- MOT/BÖL Bağlantı Kutusu (Röle 5),
Enjektör # 1 / # 2 / # 3 / #4

SİLECEK 1

-25A- MOT/BÖL Bağlantı Kutusu (Röle 4),
Ön Silecek Motoru,
Kontak anahtarı

    Diger materyaller:

     Hyundai i20 - Kullanim Kilavuzu 2021 > Motor bölümü sigorta panelinde sigorta değiştirme

    1. Aracın kontağını kapatınız. 2. Diğer bütün düğmeleri kapalı konuma getiriniz.

     Hyundai i20 - Kullanim Kilavuzu 2021 > Ampuller

    Araç ampullerinin çoğunun değiştirilmesi için HYUNDAI yetkili servisine başvurmanızı öneririz. Aracın ampullerinin değiştirilmesi kolay değildir. Çünkü ampulü sökebilmek için diğer bazı parçaların da sökülmesi gerekir. Bu, özellikle Far ampullerini değiştirmek için ön far grubunu sökmeniz gerektiğinde karşılaşacağınız bir durumdur.

     Chevrolet Aveo - Kullanim Kilavuzu 2014 > Isıtma

    Normal ısıtma Isıtma için sıcaklık kontrol düğmesini kırmızı alana getirin. Hava dağıtım düğmesini çevirin. Fan kontrol düğmesini, istenilen devire getirin. Azami ısıtma Hızlı ısıtma için maksimum ısıtma modunu kullanın.

    Kullanım Kılavuzu

    Web sitede yeni | En popüler | Web Site haritası | Arama www.aracinfob.com | © 2021-2024
